مورد استفاده:کنترل عملکرد مشعل های گازی
مکانیزم پیش جرقه:دارد
تعداد شیربرقی قابل اتصال:2 عدد
خروجی آلارم:دارد
رله 790 مشعل گازی نمایشگردار آلارم دار اصلی
UNIGAS G790‑GAS2
برند:UNIGAS
دوسال گارانتی تعویض با ارسال سریع و ضمانت بازگشت
زمان آماده‌سازی 2 روز کاری
مشخصات
مورد استفاده
کنترل عملکرد مشعل های گازی
مکانیزم پیش جرقه
دارد
تعداد شیربرقی قابل اتصال
2 عدد
خروجی آلارم
دارد
ولتاژ و فرکانس کاری
۲۲۰ ولت متناوب – ۵۰ تا ۶۰ هرتز
تلرانس ولتاژ
10%±
فیوز ورودی فاز
10A fast or 6A slow
حداکثر جریان خروجی از هر پایه
4A (در مجموع 6A)
زمان پاکسازی (تخلیه)
30 ثانیه
زمان اطمینان (جرقه)
6 ثانیه به اضافه 2ثانیه پیش جرقه
زمان برگشت به حالت اولیه و ریست
1 ثانیه
قابلیت تکرار مراحل راه اندازی در صورت بروز خطای عدم تشخیص شعله:
یک مرتبه
محدوده دمای کارکرد
℃60-0
حالت نصب
اختیاری
توضیحات
رله کنترل مشعل گازی G790 مدل Gas2؛ مغز ایمنی مشعل شما
رله گازی G790 مدل Gas2 محصول دانش‌بنیان شرکت یونی‌گاز، یک کنترلر دیجیتال نمایشگردار است که قلب فرمان مشعل‌های گازسوز فن‌دار به شمار می‌رود. این رله از لحظه روشن شدن تا پایداری شعله، هر مرحله از احتراق را زیر نظر می‌گیرد و در کسری از ثانیه به هر اختلالی واکنش نشان می‌دهد. طراحی و تولید کاملاً داخلی، آن را به جایگزینی اقتصادی و در دسترس برای نمونه‌های وارداتی تبدیل کرده است.
چرا G790-Gas2 انتخاب مطمئنی است؟

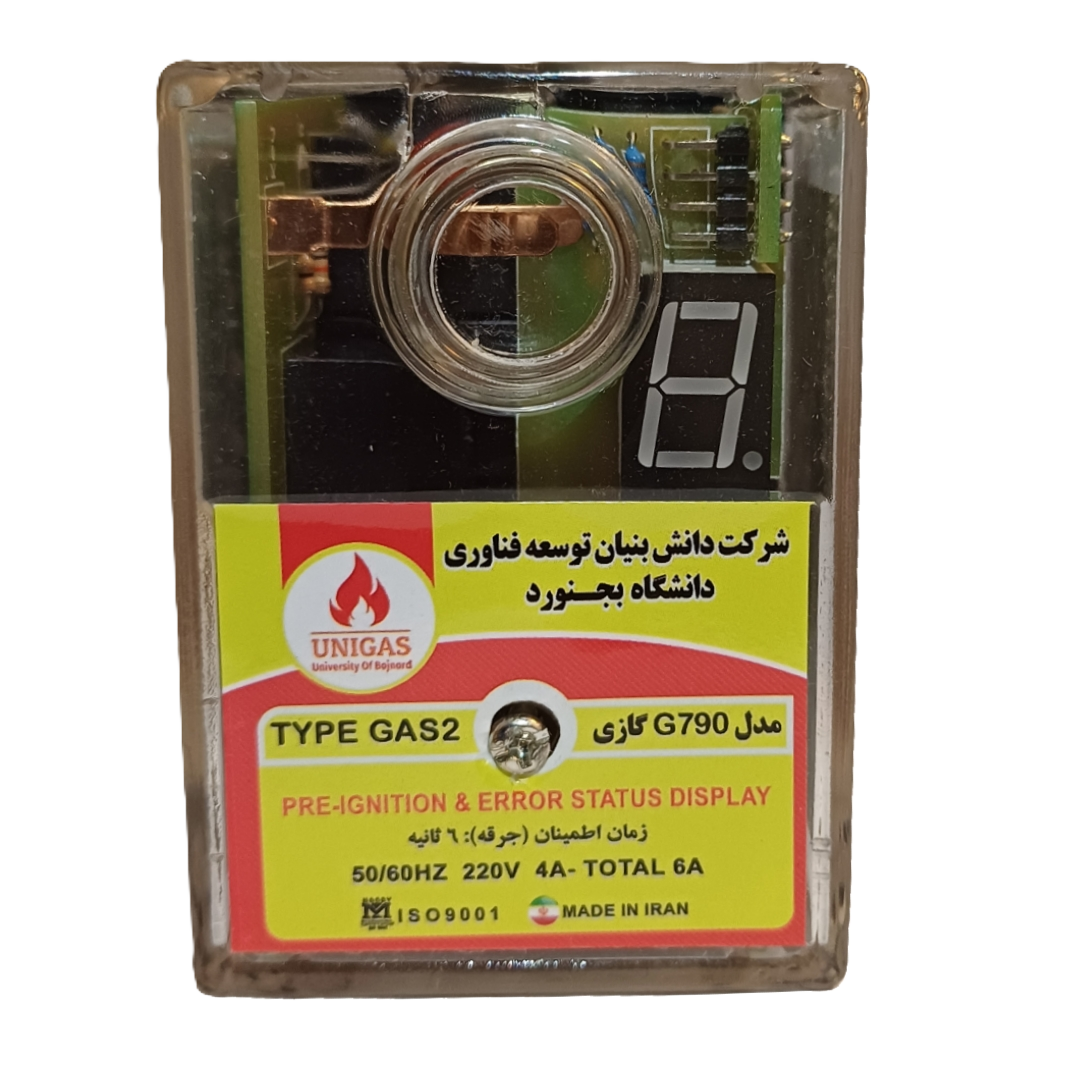

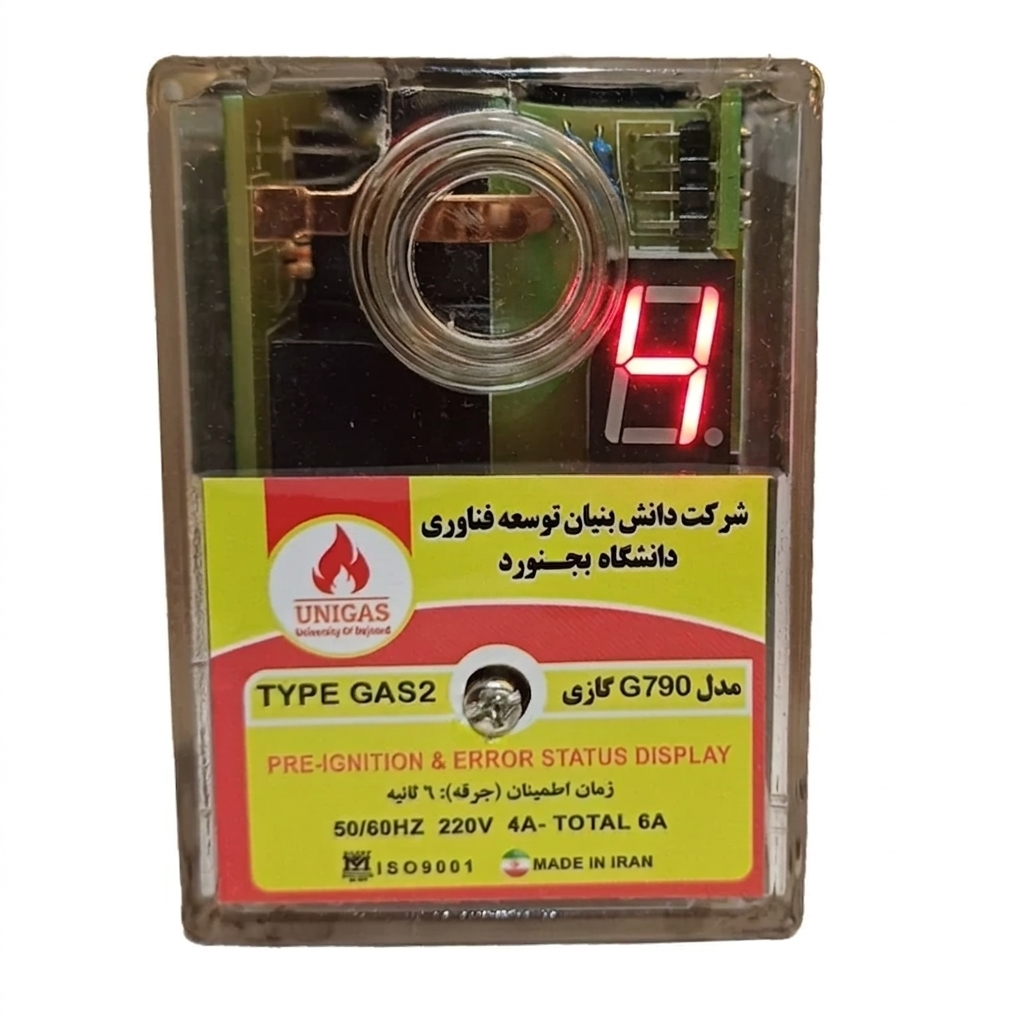

- عیب‌یابی در یک نگاه: نمایشگر LED تک‌رقمی، کد خطا (E1 تا E4) را مستقیم نشان می‌دهد و حدس و آزمون را حذف می‌کند
- تشخیص مطمئن شعله: پایش دقیق شعله با میله یونیزاسیون
- کنترل پرشر هوا: اطمینان از دبی مناسب هوای فن و توقف ایمن در شرایط ناایمن
- پشتیبانی از دو شیربرقی: با نظارت بر عملکرد شیر دوم پس از پایداری شعله
- پیش‌جرقه مستقل: رله داخلی اختصاصی برای شروع مطمئن احتراق
- تلاش مجدد خودکار (Flame Failure Retry): کاهش توقف‌های ناخواسته در خطای شعله
- خروجی آلارم اختصاصی: رله مستقل داخلی برای هشدار سریع
- بدنه پلی‌کربنات نسوز و نشکن: مقاوم در برابر حرارت و ضربه

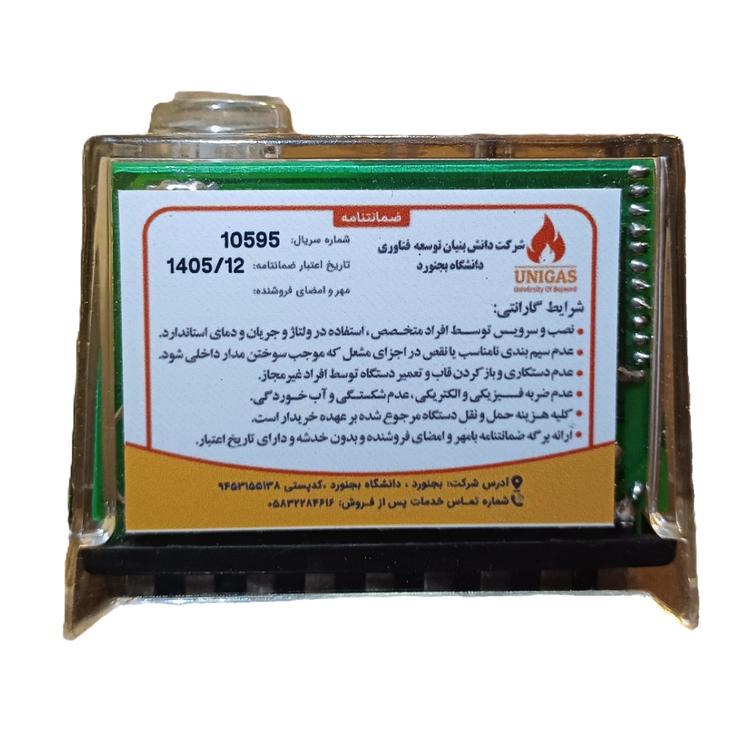

- گارانتی ۲۴ ماهه شرکتی و پشتیبانی فنی داخلی

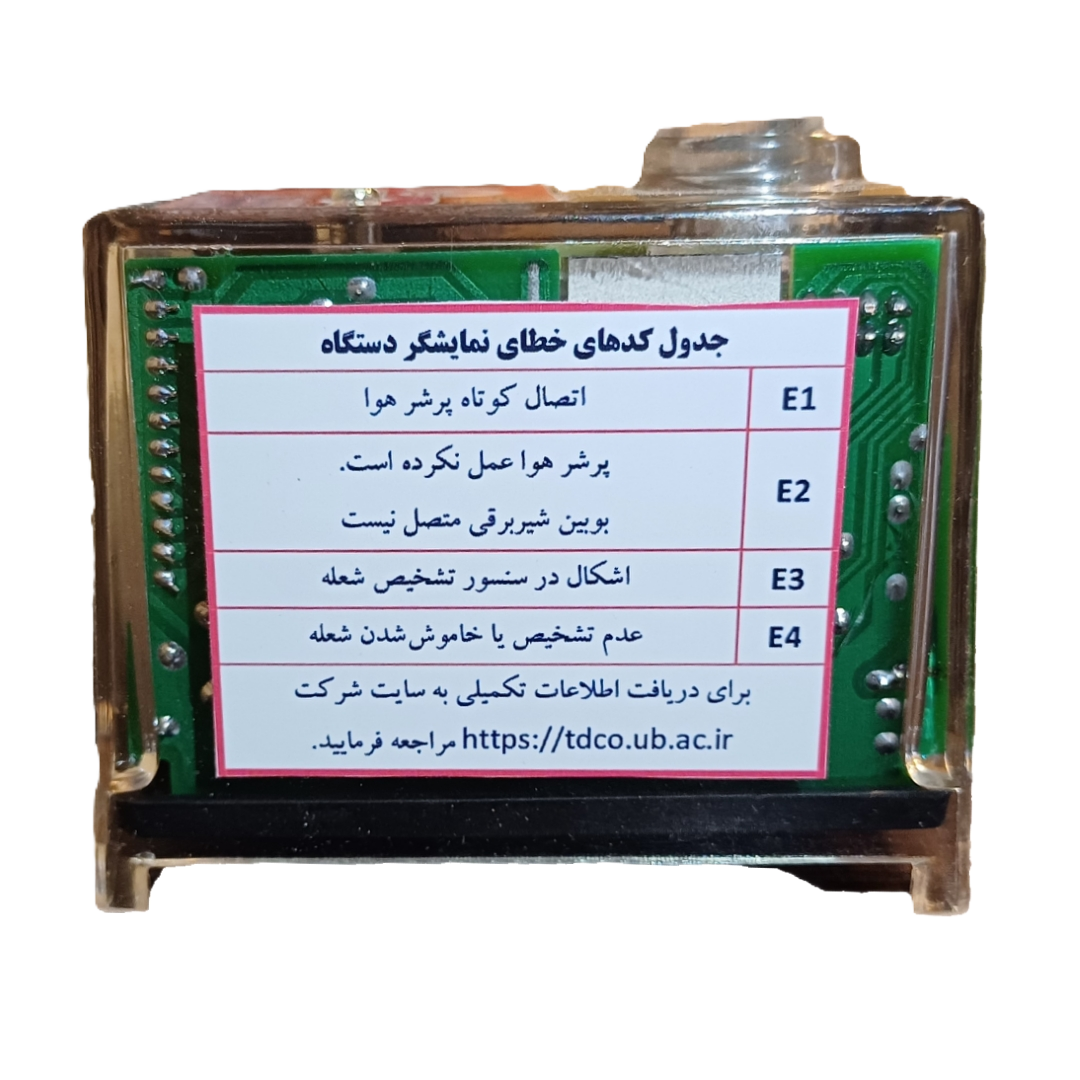

راهنمای کامل کدهای خطا (E1 تا E4)
نمایشگر دستگاه در صورت بروز اشکال، یکی از کدهای زیر را نشان می‌دهد. این جدول به سرویس‌کار کمک می‌کند علت را سریع شناسایی و رفع کند:
| کد | عنوان خطا | علت احتمالی | اقدام |
|---|---|---|---|
| E1 | اتصال کوتاه پرشر هوا | اتصال کوتاه در مسیر پرشرسوئیچ هوا (پایه ۵ و ۷) | نصب و بررسی صحیح پرشرسوئیچ روی مشعل |
| E2 | پرشر هوا عمل نکرده / بوبین شیربرقی متصل نیست | خرابی پرشر هوا یا سوختن فن و عدم تأمین هوای کافی؛ یا قطع/سوختن بوبین شیربرقی | بررسی سلامت فن و پرشرسوئیچ هوا و کنترل اتصال و سلامت بوبین شیربرقی |
| E3 | اشکال در سنسور تشخیص شعله | چسبیدن میله یون به بدنه یا قطع‌شدگی سیم ارتباطی میله یون با رله کنترلر | بررسی فاصله میله یون از بدنه و کنترل سیم‌کشی ارتباطی |
| E4 | عدم تشخیص یا خاموش‌شدن شعله | نادرست بودن موقعیت میله یون در شعله، قطع گاز، یا نزدن جرقه و عدم تشکیل شعله | بررسی موقعیت میله یون در شعله، کنترل فشار و شیر گاز و عملکرد الکترود جرقه |
جدول مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مورد استفاده | کنترل عملکرد مشعل‌های گازی |
| ولتاژ و فرکانس کاری | ۲۲۰ ولت متناوب – ۵۰ تا ۶۰ هرتز |
| تلرانس ولتاژ | ±۱۰٪ |
| فیوز ورودی فاز | 10A fast or 6A slow |
| حداکثر جریان خروجی هر پایه | 4A (در مجموع ۶A) |
| تعداد شیربرقی قابل اتصال | ۲ عدد |
| خروجی آلارم | دارد |
| مکانیزم پیش‌جرقه | دارد |
| زمان اطمینان (جرقه) | ۶ ثانیه به اضافه ۲ ثانیه پیش‌جرقه |
| زمان پاکسازی (تخلیه) | ۳۰ ثانیه |
| زمان برگشت به حالت اولیه و ریست | ۱ ثانیه |
| قابلیت تکرار مراحل راه‌اندازی | در خطای عدم تشخیص شعله (Flame Failure Retry) |
| نوع تشخیص شعله | میله یونیزاسیون |
| نمایشگر | LED دیجیتال تک‌رقمی (وضعیت شعله و کد خطا) |

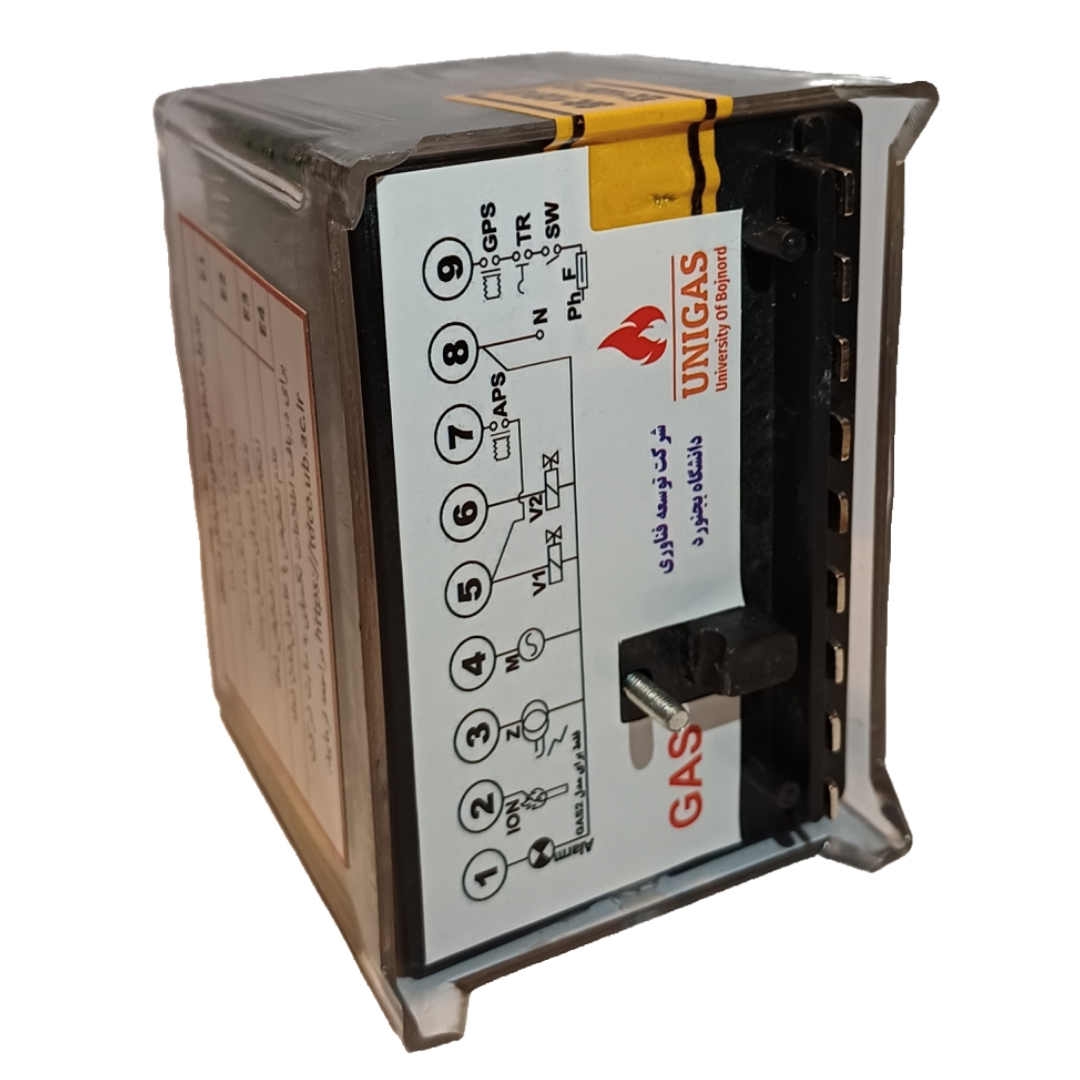

| پایه نصب | سوکت استاندارد ۹ پین |
| جنس بدنه | پلی‌کربنات نسوز و نشکن |
| محدوده دمای کارکرد | ۰ تا ۶۰°C |
| حالت نصب | اختیاری |
| گارانتی | ۲۴ ماه شرکتی |
نقد و بررسی
بررسی تخصصی رله کنترل مشعل گازی G790 مدل Gas2

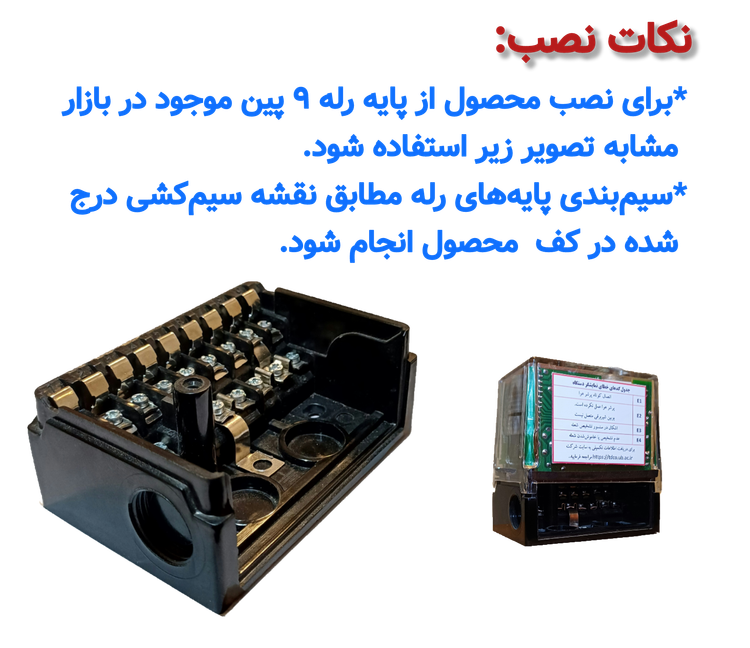

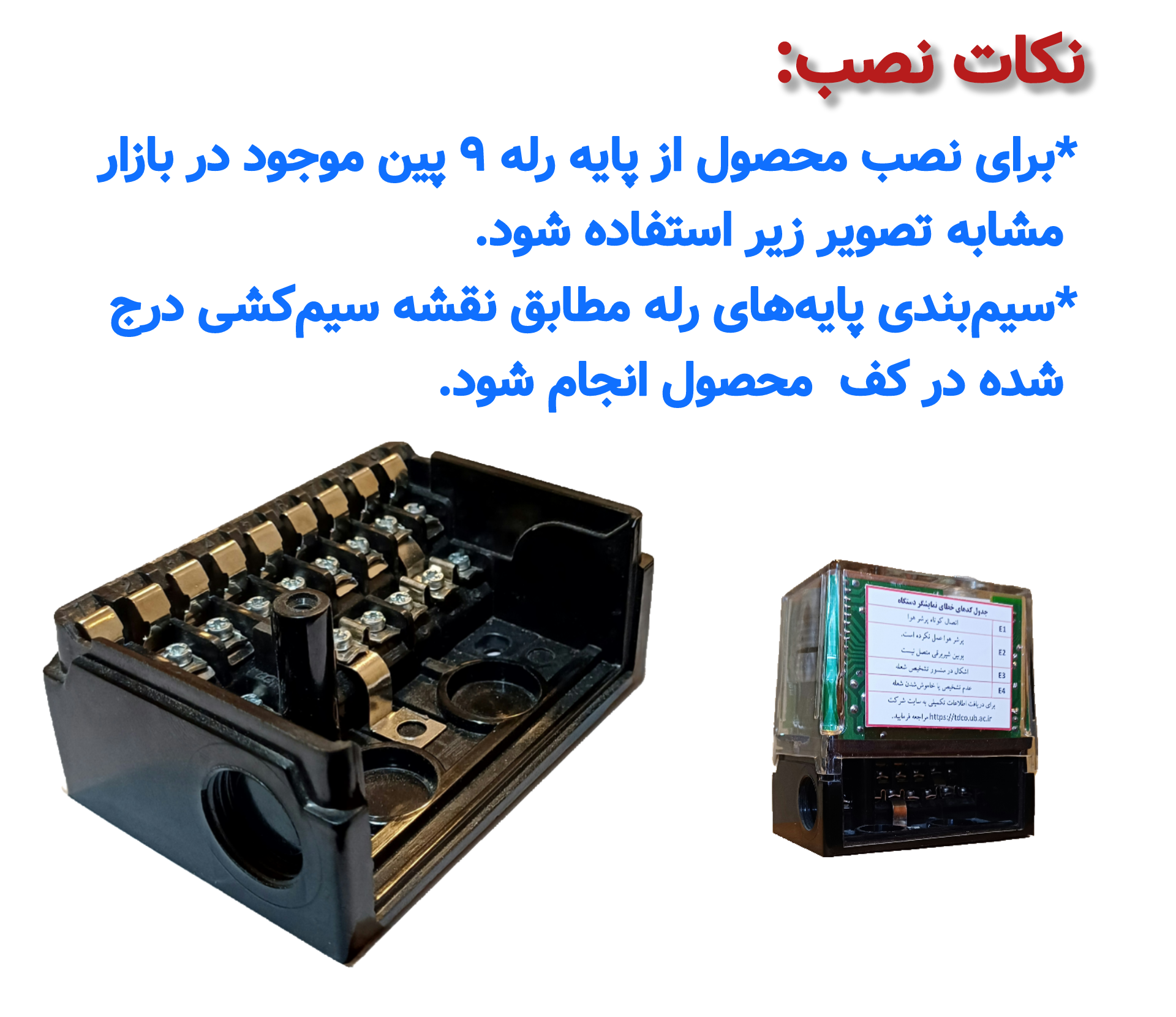

وقتی صحبت از مشعل گازی می‌شود، ایمنی و پایداری احتراق حرف اول را می‌زند. رله G790 مدل Gas2 یونی‌گاز دقیقاً برای همین نقطه طراحی شده است: یک کنترلر دیجیتال داخلی که فرمان کامل احتراق را در دست می‌گیرد و با نمایشگر LED خود، وضعیت کار و هر خطای احتمالی را شفاف نشان می‌دهد. نصب آن روی پایه استاندارد ۹ پین ساده است و نیازی به تجهیزات خاص ندارد.
از دید سرویس‌کار: عیب‌یابی بدون حدس و گمان
بزرگ‌ترین مزیت این رله برای نصاب، نمایشگر کد خطا (E1 تا E4) است. به‌جای آزمون و خطای زمان‌بر، کافی است کد روی نمایشگر را با جدول راهنما تطبیق دهید تا منشأ مشکل را بشناسید؛ از اتصال کوتاه پرشر هوا و خرابی فن گرفته تا چسبیدن میله یون یا قطع گاز. همین قابلیت، زمان سرویس را به‌طور محسوسی کاهش می‌دهد.
ایمنی چندلایه و راه‌اندازی مطمئن
کنترل پرشر هوای فن از کارکرد مشعل در شرایط کمبود هوا جلوگیری می‌کند، پشتیبانی از دو شیربرقی با نظارت بر شیر دوم پس از پایداری شعله، و مکانیزم پیش‌جرقه مستقل، احتراق را پایدار و قابل اطمینان می‌سازد. سیستم تلاش مجدد خودکار (Flame Failure Retry) نیز در خطاهای گذرای شعله، از توقف‌های بی‌مورد جلوگیری می‌کند و خروجی آلارم اختصاصی، هشدارها را بی‌درنگ منتقل می‌کند.
ساخت داخل، پشتیبانی پایدار
بدنه پلی‌کربنات نسوز و نشکن، دوام آن را در محیط‌های گرم و پرتنش تضمین می‌کند. تولید داخلی توسط شرکت دانش‌بنیان توسعه فناوری دانشگاه بجنورد یعنی تأمین آسان قطعه، پشتیبانی فنی در دسترس و حذف وابستگی به نمونه‌های وارداتی.
جمع‌بندی
رله G790 مدل Gas2 ترکیبی متوازن از ایمنی، سادگی عیب‌یابی و دوام است. نمایشگر کد خطا، کنترل پرشر هوا، تلاش مجدد خودکار و گارانتی ۲۴ ماهه شرکتی، آن را به انتخابی مطمئن و مقرون‌به‌صرفه برای مشعل‌های گازی تبدیل می‌کند؛ چه برای تجهیز دستگاه نو و چه برای جایگزینی رله‌های وارداتی.
