راهنمای نصب و انتخاب محصول
در این راهنما می‌توانید بر اساس نوع سوخت، سنسور تشخیص شعله، ظرفیت مشعل و آرایش پایه‌ها، رله کنترل مشعل مناسب را انتخاب کنید.
انتخاب صحیح رله مشعل بر ایمنی، پایداری احتراق و سرعت عیبیابی سیستم تأثیر مستقیم دارد. پیش از خرید باید نوع سوخت، نوع سنسور شعله، ترتیب عملکرد، زمانبندی و نقشه سیمکشی رله فعلی بررسی شود.
۱. انتخاب رله بر اساس نوع مشعل
نوع سوخت و روش تشخیص شعله، مهم‌ترین عوامل انتخاب رله هستند.
- مشعل گازی در مشعل‌های گازی معمولاً از میله یون برای تشخیص و پایش شعله استفاده میشود.
- مشعل گازوئیلی در مشعل‌های گازوئیلی، تشخیص شعله معمولاً به کمک فتوسل انجام میشود.
- مشعل دوگانهسوز رله باید امکان کنترل حالت گاز و گازوئیل و پشتیبانی از یون، فتوسل یا سنسور UV را داشته باشد.
- کاربردهای صنعتی و تأسیساتی مناسب موتورخانه، کارخانه، گلخانه، نانوایی، دیگ آب گرم، نیروگاه و سایر سامانه‌های احتراقی.
۲. بررسی ظرفیت و شرایط کاری
مشخصات رله باید با ظرفیت و چرخه کاری مشعل هماهنگ باشد.
- مشعل‌های گازسوز مدل مناسب را با توجه به ظرفیت حرارتی، نوع شیر برقی، فن، جرقهزن و مدت زمان تخلیه اولیه انتخاب کنید.
- مشعل‌های گازوئیلی ظرفیت پمپ، دبی سوخت، نوع فتوسل و ترتیب عملکرد موتور و شیر سوخت باید با رله انتخابی تطبیق داده شود.
۳. امکانات ایمنی و عیبیابی
امکانات رله میتوانند سرویس و تشخیص خطا را سریعتر کنند.
- تلاش مجدد پس از خطا اجرای دوباره چرخه راهاندازی در شرایط مجاز و مطابق منطق ایمنی دستگاه.
- نمایشگر دیجیتال نمایش مرحله عملکرد و کدهای خطا برای تشخیص سریعتر علت توقف مشعل.
- کنترل مدار هوا بررسی وضعیت فن و تجهیزات مرتبط با هوای احتراق پیش از فعال‌شدن سوخت.
- نظارت از راه دور دریافت هشدار و استفاده از قابلیت‌های کنترلی در مدلهای هوشمند سیمکارتخور.

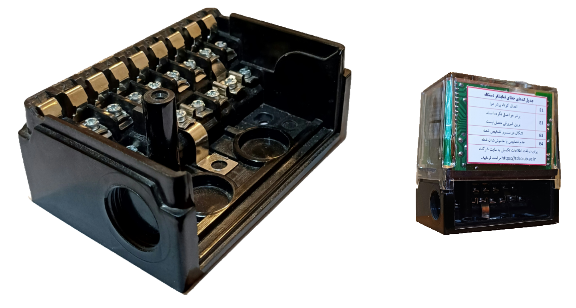

۴. نصب رله روی پایه ۹ پین
پیش از نصب، نقشه ترمینالها و نوع سنسور شعله را بررسی کنید.
- بررسی پایه یکسان‌بودن تعداد پایه‌ها به‌تنهایی کافی نیست و عملکرد هر ترمینال نیز باید بررسی شود.
- بررسی سنسور شعله ورودی تشخیص شعله باید با میله یون، فتوسل یا سنسور UV مورد استفاده در مشعل سازگار باشد.
- تطبیق تجهیزات خروجی اتصالات فن، جرقهزن، شیر برقی سوخت و مدار اعلام خطا را با نقشه فنی کنترل کنید.
- آزمایش نهایی ایمنی پس از نصب، عملکرد تشخیص شعله، توقف ایمن و قفل خطا باید توسط تکنسین آزمایش شود.
۵. انتخاب مدل مناسب قبل از خرید
اطلاعات رله قبلی و مشخصات مشعل را پیش از سفارش آماده کنید.
برای انتخاب دقیقتر، تصویر رله فعلی، تصویر پایه و سیمکشی، مدل مشعل، نوع سوخت و نوع سنسور تشخیص شعله را در اختیار کارشناس فنی قرار دهید. این اطلاعات احتمال انتخاب اشتباه را کاهش میدهد.
۶. محصولات پیشنهادی
برای مشاهده مشخصات فنی و خرید، محصول موردنظر را انتخاب کنید.
۷. پرسش‌های متداول رله مشعل
پاسخ پرسش‌های مهم درباره انتخاب، نصب و جایگزینی رله کنترل مشعل.
رله مشعل چیست و چه کاربردی دارد؟
رله مشعل یا کنترلر مشعل، چرخه راهاندازی و احتراق را مدیریت میکند. این تجهیز عملکرد فن، جرقهزن، شیر برقی سوخت و سنسور تشخیص شعله را کنترل کرده و در صورت بروز خطا، مشعل را در وضعیت ایمن قرار میدهد.
برای مشعل گازی چه نوع رلهای مناسب است؟
برای مشعل گازی معمولاً رلهای مناسب است که از تشخیص شعله با میله یون پشتیبانی کند. زمانبندی، ترتیب ترمینالها و منطق عملکرد نیز باید با مشعل سازگار باشد.
برای مشعل دوگانهسوز چه رلهای انتخاب کنیم؟
رله مشعل دوگانهسوز باید توانایی کنترل حالت گاز و گازوئیل را داشته باشد. نوع سنسور شعله میتواند بر اساس طراحی مشعل، میله یون، فتوسل یا سنسور UV باشد.
آیا رلههای یونیگاز جایگزین رلههای شکوه، تکسان و پارس میشوند؟
رله های یونی گاز با پایه ۹ پین طراحی شدهاند و میتوانند جایگزین بسیاری از رلههای رایج بازار شوند. پیش از جایگزینی باید ترتیب ترمینالها، نوع سنسور شعله، زمانبندی و نقشه سیمکشی بررسی شود.
آیا رله یونیگاز جایگزین هانیول DLG976 میشود؟
در برخی مدلهای هانیول ممکن است برای تطبیق دقیقتر ترمینالها، تغییرات جزئی در آرایش سیمکشی لازم باشد. این مورد معمولاً محدود و قابل انجام توسط تکنسین است و مانعی برای جایگزینی نیست.
آیا نصب رله یونیگاز به تغییر سیمکشی نیاز دارد؟
اگر پایه، ترتیب ترمینالها و منطق عملکرد یکسان باشد، تغییر سیمکشی لازم نیست.
نمایشگر دیجیتال رله چه اطلاعاتی ارائه میدهد؟
نمایشگر دیجیتال میتواند مراحل راهاندازی، وضعیت عملکرد و کدهای خطا را نشان دهد و به تکنسین در عیبیابی سریعتر مشعل کمک کند.
قابلیت تلاش مجدد پس از خطای شعله چیست؟
در مدلهای مجهز به این قابلیت، رله میتواند در شرایط مجاز و مطابق منطق ایمنی دستگاه، چرخه راهاندازی را دوباره اجرا کند. نحوه عملکرد به مدل و تنظیمات رله بستگی دارد.
آیا دریافت خطا از راه دور امکانپذیر است؟
مدلهای هوشمند سیمکارتخور میتوانند برخی هشدارها و اطلاعات وضعیت سیستم را از راه دور ارسال کنند. امکانات دقیق باید در مشخصات همان مدل بررسی شود.
چگونه پیش از خرید مدل مناسب را انتخاب کنیم؟
نوع سوخت، ظرفیت مشعل، مدل رله فعلی، نوع سنسور شعله، تعداد و آرایش پایه‌ها و نقشه سیمکشی را بررسی کنید. ارسال تصویر رله و پایه آن برای کارشناس فنی نیز مفید است.
