دسته‌بندی: کنترلر مشعل دوسوخته
برچسب‌ها :
مورد استفاده:کنترل هوشمند مشعل دو سوخته گازی و گازوئیلی
تعداد شیربرقی قابل اتصال:2 عدد
مکانیزم پیش جرقه:دارد
ولتاژ و فرکانس کاری:۲۲۰ ولت متناوب – ۵۰ تا ۶۰ هرتز

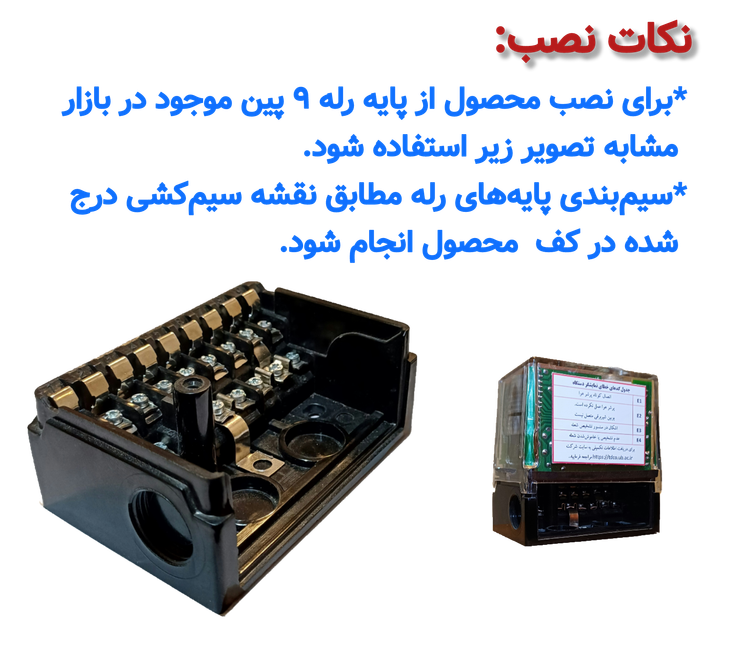

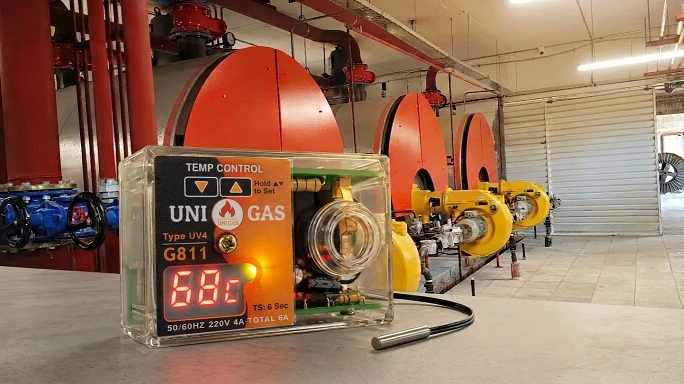

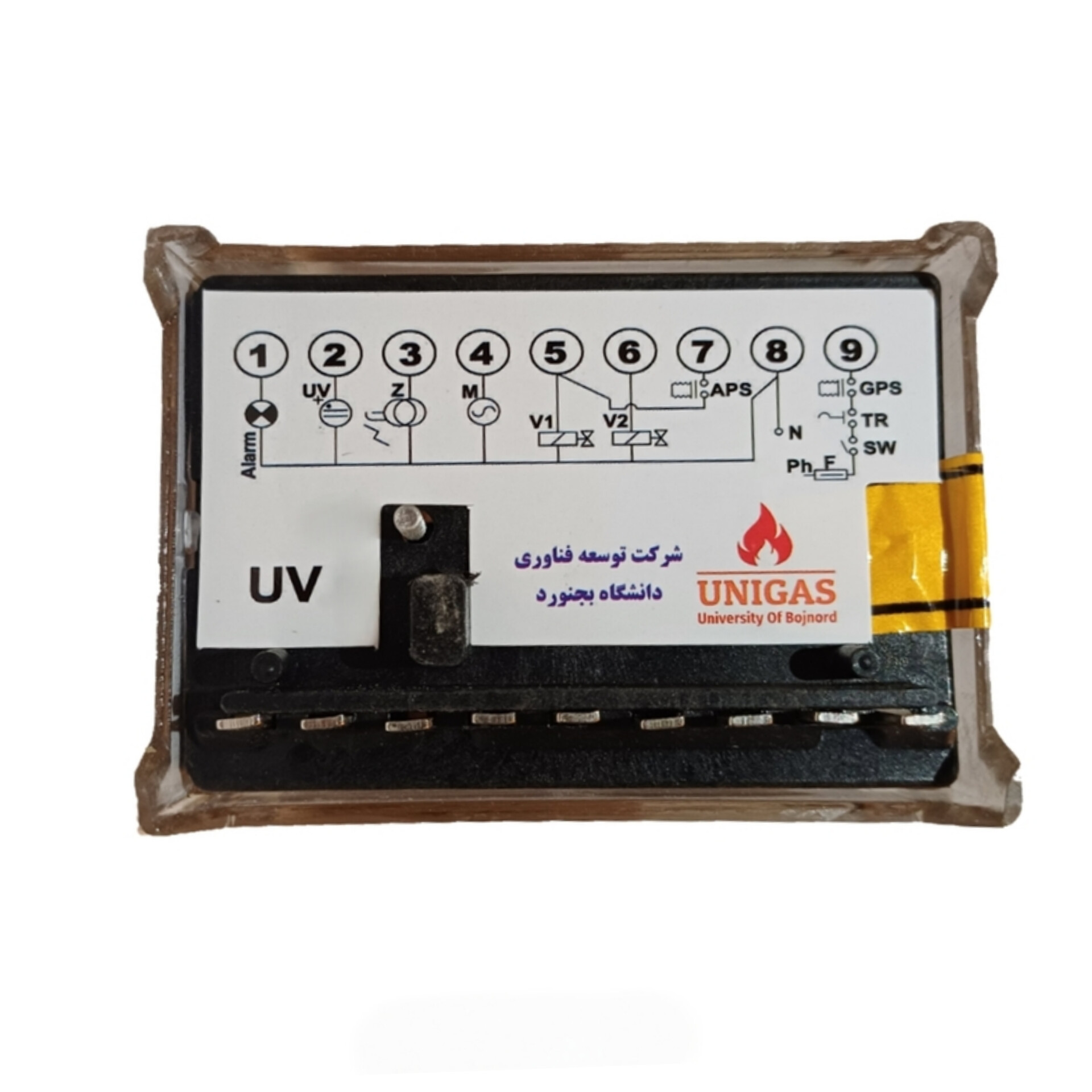

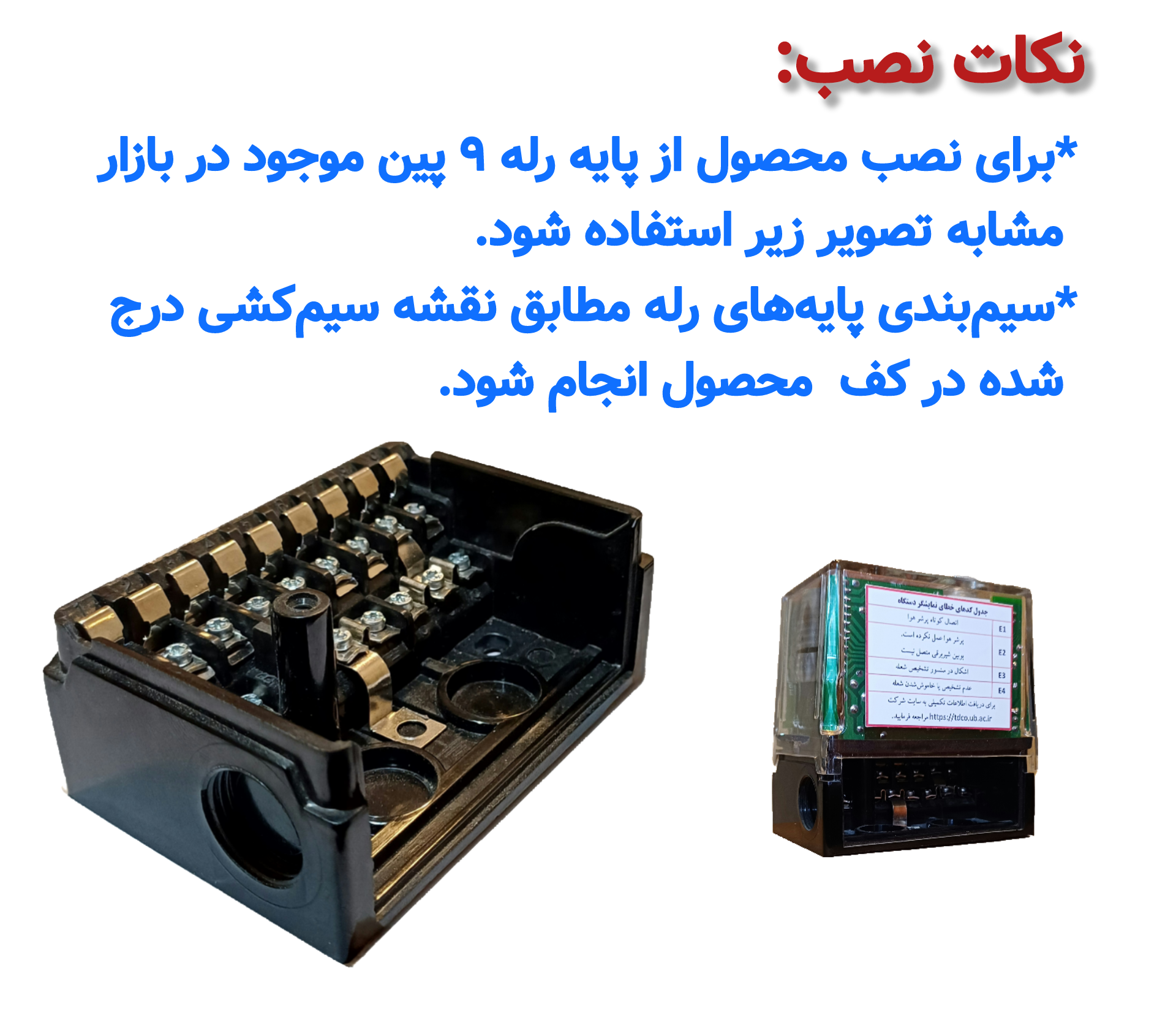

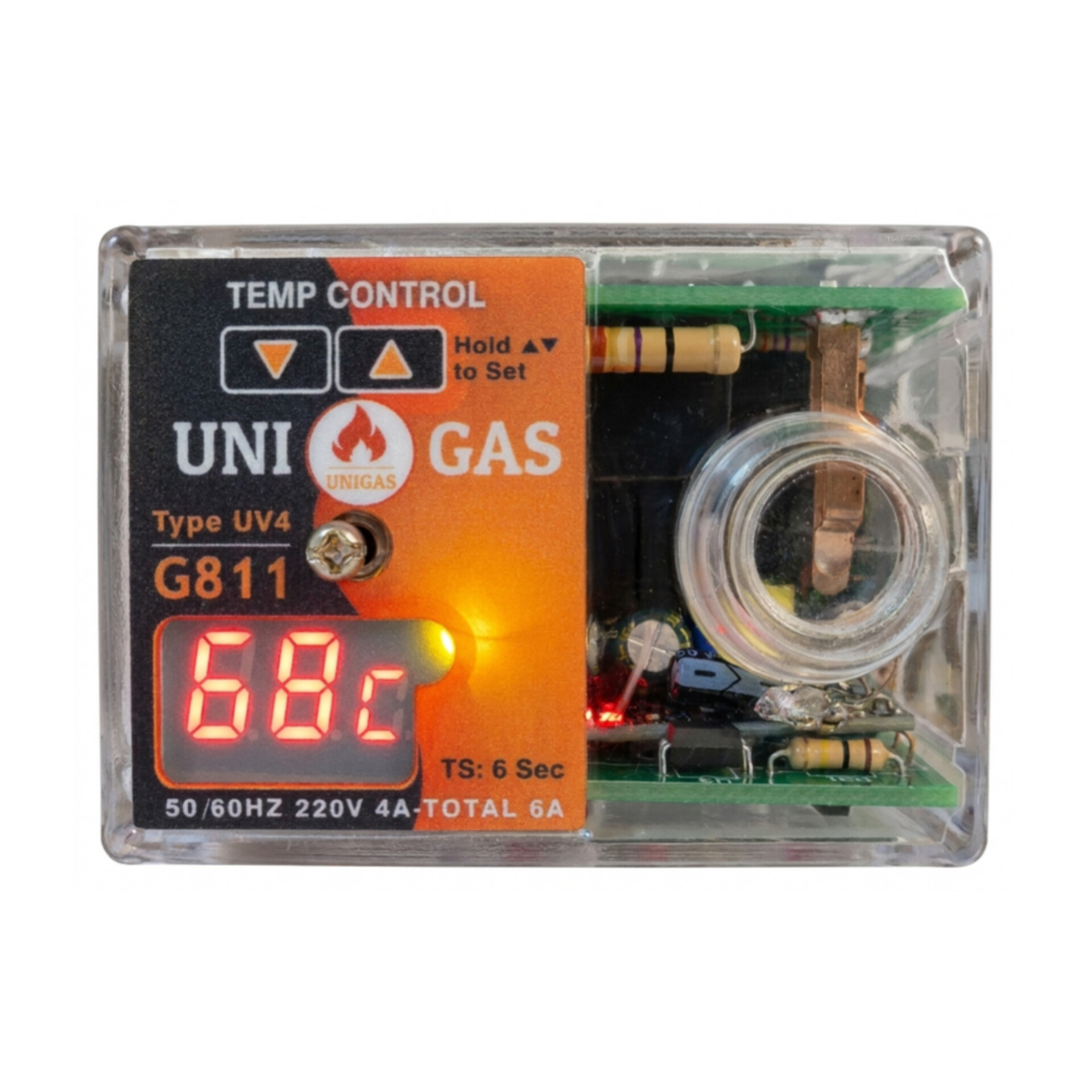

در مشعل‌های دوگانه‌سوز که هم با گاز و هم با سوخت مایع (گازوئیل/مازوت) کار می‌کنند، تشخیص مطمئن شعله چالشی جدی است؛ چراکه میله یونیزاسیون در احتراق سوخت مایع کارایی لازم را ندارد. رله G811 مدل UV4 یونی‌گاز دقیقاً برای همین کاربرد طراحی شده است: یک کنترلر دیجیتال هوشمند که با سنسور UV (نوع UVZ780 یا QRA2) شعله را در هر دو حالت سوخت پایش می‌کند و همزمان با کنترل SMS، داشبورد موبایل و مانیتورینگ دمای لحظه‌ای دیگ، مدیریت کامل احتراق را از راه دور در اختیار شما می‌گذارد. نصب آن روی پایه استاندارد ۹ پین ساده است و نیازی به تجهیزات خاص ندارد.
🎯 تفاوت اصلی UV4 با نسل قبل (UV2):
• مانیتورینگ دمای لحظه‌ای دیگ با سنسور اختصاصی
• کنترل و تنظیم دما از راه دور با SMS
• ریستارت مشعل بدون حضور فیزیکی
• دریافت هشدار خطا به‌صورت پیامکی
• داشبورد اختصاصی موبایل با نقش‌بندی کاربر (ناظر/مدیر)
• برنامه‌ریزی زمانی هوشمند (۷ اسلات هفتگی)
• دکمه‌های تنظیم دما روی خود رله
• مانیتورینگ دمای لحظه‌ای دیگ با سنسور اختصاصی
• کنترل و تنظیم دما از راه دور با SMS
• ریستارت مشعل بدون حضور فیزیکی
• دریافت هشدار خطا به‌صورت پیامکی
• داشبورد اختصاصی موبایل با نقش‌بندی کاربر (ناظر/مدیر)
• برنامه‌ریزی زمانی هوشمند (۷ اسلات هفتگی)
• دکمه‌های تنظیم دما روی خود رله
🔧 از دید سرویس‌کار: عیب‌یابی بدون حدس و گمان
بزرگ‌ترین مزیت این رله برای نصاب، نمایشگر کد خطا (E1 تا E5) است. به‌جای آزمون و خطای زمان‌بر، کافی است کد روی نمایشگر را با جدول راهنما تطبیق دهید تا منشأ مشکل را بشناسید؛ از اتصال کوتاه پرشر هوا و خرابی فن گرفته تا آلودگی چشم سنسور UV، قطع گاز یا اشکال سنسور دمای دیگ. همین قابلیت، زمان سرویس را به‌طور محسوسی کاهش می‌دهد.
📲 کنترل پیشرفته SMS
در نسل UV4، سرویس‌کار می‌تواند بدون حضور فیزیکی:
- با ارسال
#adminوضعیت کامل مشعل را دریافت کند - با
#set#XXدمای تنظیم (Set Point) را از راه دور تغییر دهد - در صورت خطاهای خاص با
#resetمشعل را ری‌استارت کند - گزارش دقیق دما، کد خطا و وضعیت فعلی را به‌صورت متنی دریافت کند
مثال واقعی از پیام دریافتی:
Set Point: 52
Temperature: 27
E4: Flame was not detected.
You are responsible for sending #reset. 🛡️ ایمنی چندلایه و راه‌اندازی مطمئن
💨
کنترل پرشر هوای فن
از کارکرد مشعل در شرایط کمبود هوا جلوگیری می‌کند
☀️
تشخیص شعله با سنسور UV
پایش مطمئن شعله در هر دو حالت گاز و سوخت مایع
🔥
پایش دوگانه شیربرقی
نظارت بر شیر دوم پس از پایداری شعله
⚡
مکانیزم پیش‌جرقه
شروع جرقه‌زنی قبل از باز شدن شیر برقی برای احتراق مطمئن
🌡️
سنسور دمای دیگ
قطع خودکار در صورت افزایش غیرعادی دما (خطای E5)
🔁
تلاش مجدد خودکار
Flame Failure Retry در خطاهای گذرای شعله
🚨
خروجی آلارم اختصاصی
انتقال بی‌درنگ هشدارها به سیستم‌های مرکزی
سیستم تلاش مجدد خودکار (Flame Failure Retry) در خطاهای گذرای شعله، از توقف‌های بی‌مورد جلوگیری می‌کند و خروجی آلارم اختصاصی، هشدارها را بی‌درنگ منتقل می‌کند.
☀️ چرا سنسور UV برای مشعل دوگانه‌سوز؟
در مشعل‌های دوگانه‌سوز، میله یونیزاسیون تنها در احتراق گاز پاسخ قابل اعتماد می‌دهد و در سوخت مایع عملکرد مطمئنی ندارد. سنسور UV (نوع UVZ780 یا QRA2) با تشخیص مستقیم پرتو فرابنفش شعله، این محدودیت را برطرف می‌کند و در هر دو حالت سوخت، پایداری تشخیص شعله را تضمین می‌نماید.
💡 مزیت عملی:
یک دیگ صنعتی می‌تواند در زمستان با گاز و در شرایط قطع گاز با گازوئیل کار کند، بدون آنکه ایمنی تشخیص شعله دچار خدشه شود.
یک دیگ صنعتی می‌تواند در زمستان با گاز و در شرایط قطع گاز با گازوئیل کار کند، بدون آنکه ایمنی تشخیص شعله دچار خدشه شود.
📊 داشبورد مدیریتی هوشمند
یکی از ویژگی‌های منحصربه‌فرد UV4، پنل مدیریتی تحت وب است که امکان نظارت و کنترل همزمان چندین مشعل را فراهم می‌کند:
- نقش‌بندی کاربر: دسترسی ناظر (فقط مشاهده) و مدیر سیستم (کنترل کامل)
- نمایش لحظه‌ای: دمای فعلی، دمای تنظیم، وضعیت مشعل (Online/Warning/Fault/Offline)
- زمان‌بندی هوشمند: برنامه‌ریزی ۷ روز هفته با بازه‌های زمانی دلخواه
- تاریخچه رویدادها: ثبت تمام خطاها، تغییرات دما و اقدامات کاربر
- کنترل از راه دور: تنظیم دما، ریست، روشن/خاموش از طریق رابط گرافیکی
💡 سناریوی کاربردی:
یک مدیر فنی می‌تواند ۵ موتورخانه صنعتی دوگانه‌سوز در نقاط مختلف شهر را از یک موبایل کنترل کند، بدون نیاز به حضور فیزیکی یا تماس تلفنی با نگهبان.
یک مدیر فنی می‌تواند ۵ موتورخانه صنعتی دوگانه‌سوز در نقاط مختلف شهر را از یک موبایل کنترل کند، بدون نیاز به حضور فیزیکی یا تماس تلفنی با نگهبان.
🏭 ساخت داخل، پشتیبانی پایدار

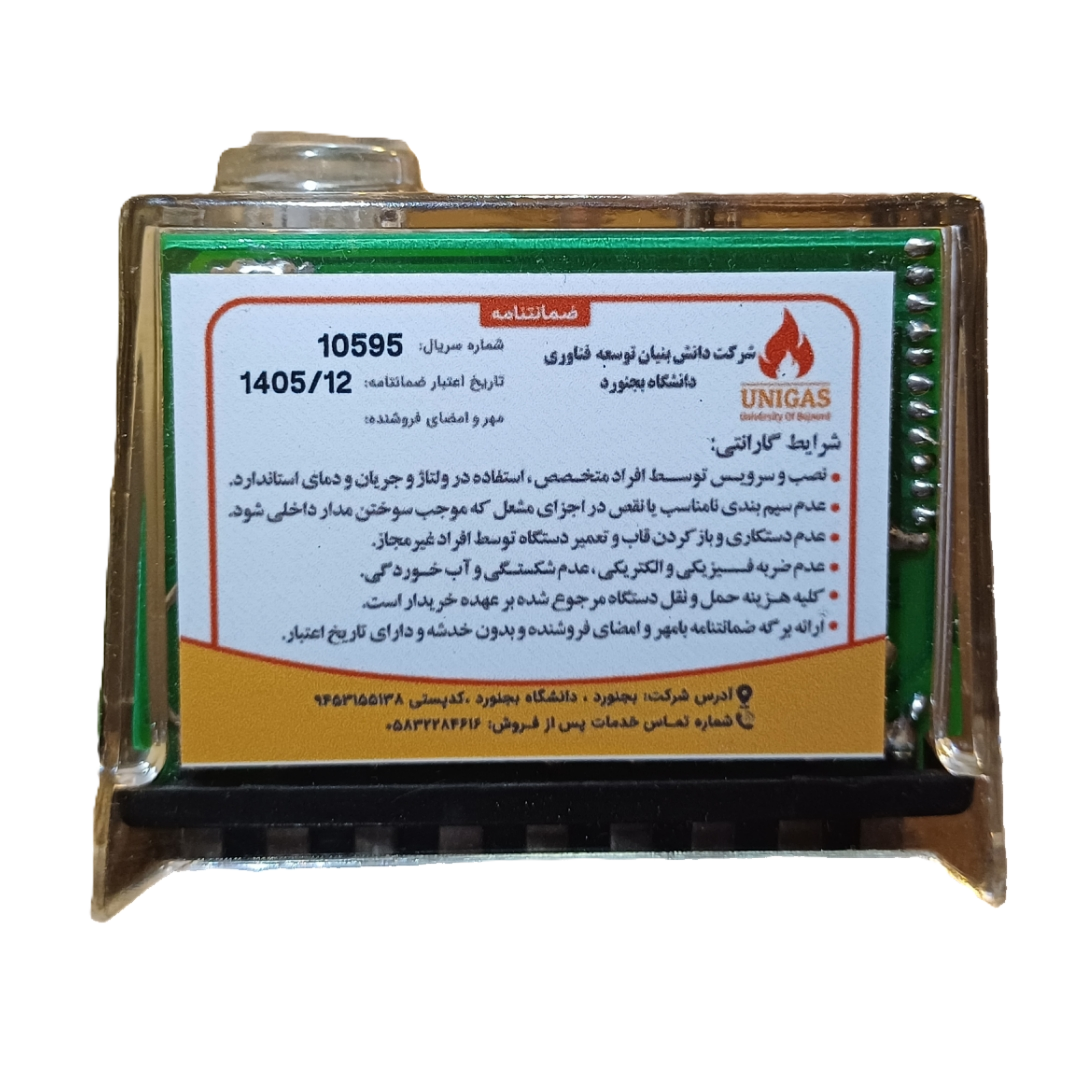

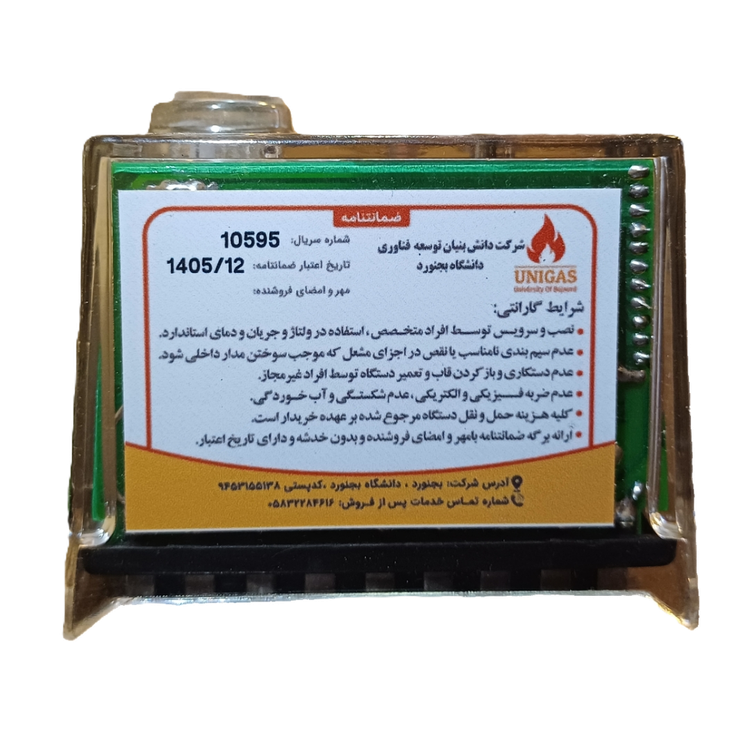

🇮🇷 دانش‌بنیان ✅ گارانتی ۲۴ ماه 📞 پشتیبانی فارسی
بدنه پلی‌کربنات نسوز و نشکن، دوام آن را در محیط‌های گرم و پرتنش تضمین می‌کند. تولید داخلی توسط شرکت دانش‌بنیان توسعه فناوری دانشگاه بجنورد یعنی:
- تأمین آسان قطعه و سرعت بالای خدمات پس از فروش
- پشتیبانی فنی در دسترس به زبان فارسی
- حذف وابستگی به نمونه‌های وارداتی
- امکان سفارشی‌سازی برای پروژه‌های خاص
- قیمت تا ۴۰٪ پایین‌تر از نمونه‌های خارجی (Honeywell، Siemens)
✅ جمع‌بندی
رله G811 مدل UV4 ترکیبی متوازن از ایمنی، تشخیص مطمئن شعله با سنسور UV، سادگی عیب‌یابی، کنترل از راه دور و دوام است. تشخیص شعله دوگانه‌سوز با UV، نمایشگر دمای لحظه‌ای، کنترل SMS، داشبورد موبایل، کنترل پرشر هوا، تلاش مجدد خودکار، حفاظت دمایی و گارانتی ۲۴ ماهه شرکتی، آن را به انتخابی مطمئن و مقرون‌به‌صرفه برای مشعل‌های دوگانه‌سوز تبدیل می‌کند؛ چه برای تجهیز دستگاه نو و چه برای جایگزینی رله‌های وارداتی.
🎯 ایده‌آل برای:
🏭 دیگ‌های صنعتی دوگانه‌سوز | 🏢 موتورخانه‌های بزرگ | 🏨 هتل‌ها و بیمارستان‌ها | 🏫 مجتمع‌های تجاری و صنعتی | 🌾 گلخانه‌ها و مراکز کشاورزی با سوخت جایگزین
🏭 دیگ‌های صنعتی دوگانه‌سوز | 🏢 موتورخانه‌های بزرگ | 🏨 هتل‌ها و بیمارستان‌ها | 🏫 مجتمع‌های تجاری و صنعتی | 🌾 گلخانه‌ها و مراکز کشاورزی با سوخت جایگزین
