رله شالیکوبی یونیگاز – دوشیر و تک شیر آلارمدار و تلاش مجدد با ضمانت 24 ماهه
UNIGAS-790S
برند:UNIGAS
آلارمدار- دوسال گارانتی تعویض با ضمانت بازگشت- ارسال فوری
زمان آماده‌سازی 2 روز کاری
توضیحات
کنترلر دیجیتال احتراق مشعل گازی | ساخت ایران

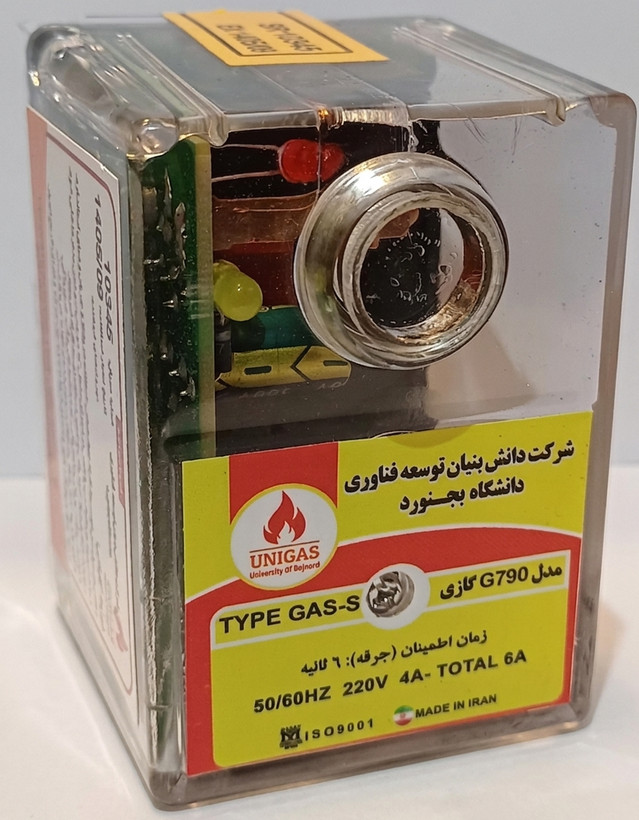

رله مشعل شالیکوبی یونیگاز (UNIGAS)
مدیریت خودکار و ایمن فرایند راهاندازی مشعلهای گازی صنعتی — از خشککن برنج و کورههای شالیکوبی تا سایر کوره‌ها و گرمخانه‌های گازی — با سه بار تلاش مجدد خودکار، هوادهی اولیه ۸ ثانیه‌ای و قفل ایمن.
پایه استاندارد ۹ پین سه بار تلاش مجدد خودکار هوادهی ۸ ثانیه سازگار با مشعل تکشیر و دوشیر ضمانت ۲۴ ماه
تلاش مجدد خودکار (Retry) — شاخص‌ترین قابلیت محصول اگر شعله در بازه زمانی مشخص تشکیل نشود، رله سه مرحله تلاش مجدد انجام میدهد و در صورت ناموفق بودن، وارد قفل ایمن (Lockout) شده و مسیر گاز را قطع میکند. نتیجه: خطاهای گذرا مانند نوسان لحظهای فشار گاز یا جرقه ناپایدار، خط تولید را متوقف نمی‌کند و زمان بهره‌برداری افزایش می‌یابد.
قابلیت شاخصویژگیهای کلیدی
تلاش مجدد خودکار سه بار تکرار خودکار سیکل راهاندازی در صورت عدم تشکیل شعله و ورود به قفل ایمن در صورت پایدار بودن عیب.
هوادهی اولیه ۸ ثانیه‌ای تخلیه گاز باقیمانده از محفظه احتراق به‌مدت ۸ ثانیه، پیش از جرقه و باز شدن مسیر گاز.
خروجی فرمان شیر گاز رله دارای خروجی فرمان شیر برقی گاز است و روی مشعلهای تکشیر و دوشیر قابل استفاده است؛ انتخاب حالت کارکرد بر اساس ساختار مشعل و سیمکشی تابلو انجام میشود.
قفل ایمن (Lockout) قطع مسیر گاز پس از ناموفق بودن راهاندازی و جلوگیری از تجمع گاز در محفظه احتراق.
نشانگر LED و پایه آلارم خارجی نمایش وضعیت خطا با نشانگر نوری؛ امکان اتصال آلارم جداگانه (آژیر یا چراغ هشدار) به پایه آلارم خارجی برای اطلاع‌رسانی دور از تابلو.

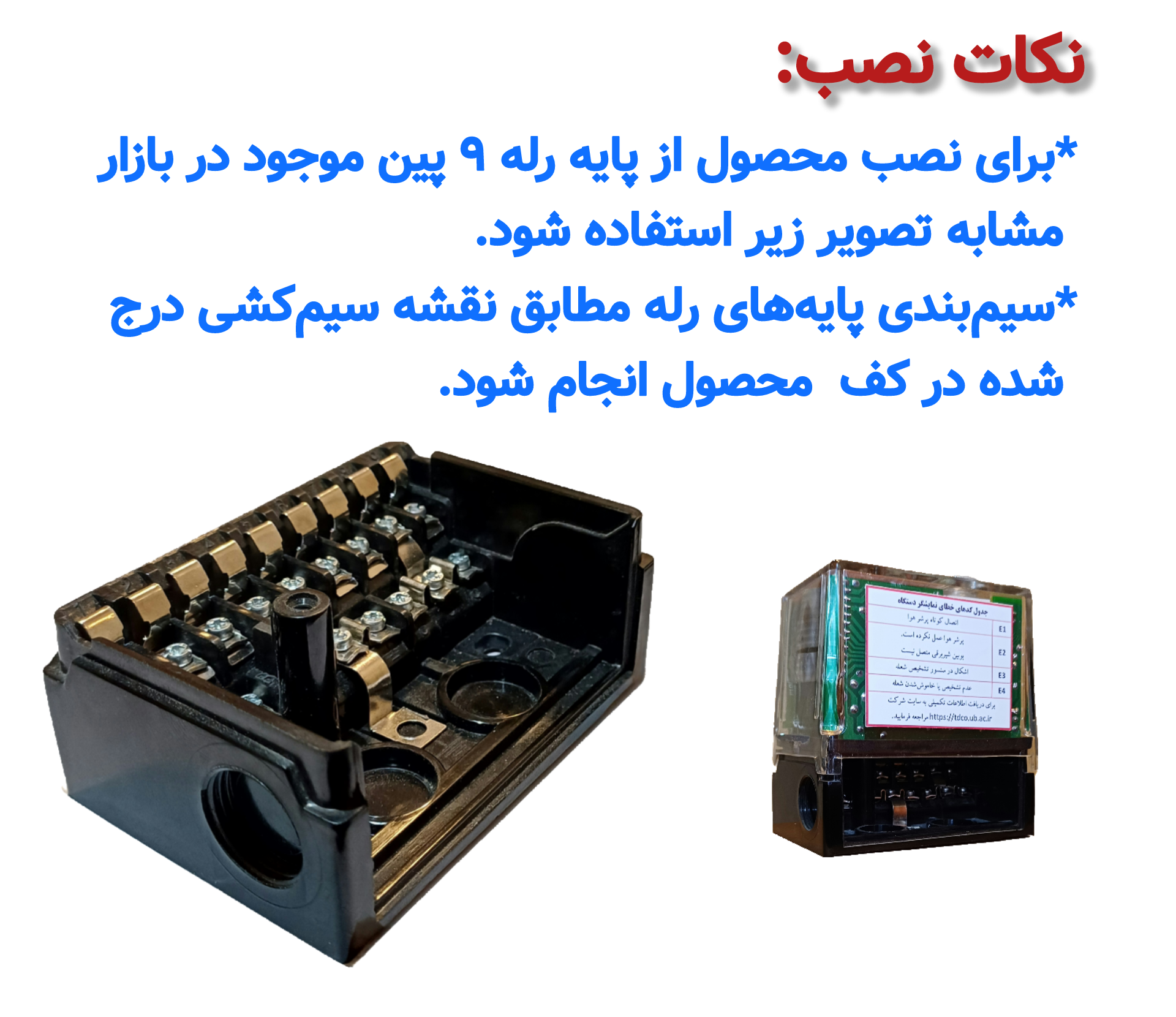

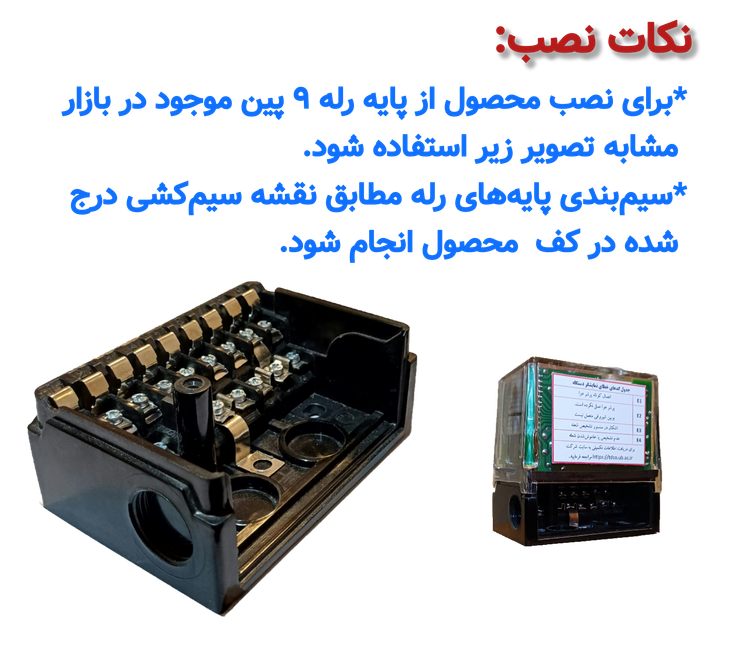

پایه ۹ پین استاندارد نصب روی سوکتهای متداول این کلاس از کنترلرها، بدون نیاز به بازطراحی تابلو برق.
پلتفرم تمام‌دیجیتال زمان‌بندی دیجیتال مراحل راهاندازی و تکرارپذیری بالا در سیکل‌های روشن/خاموش پرتکرار.

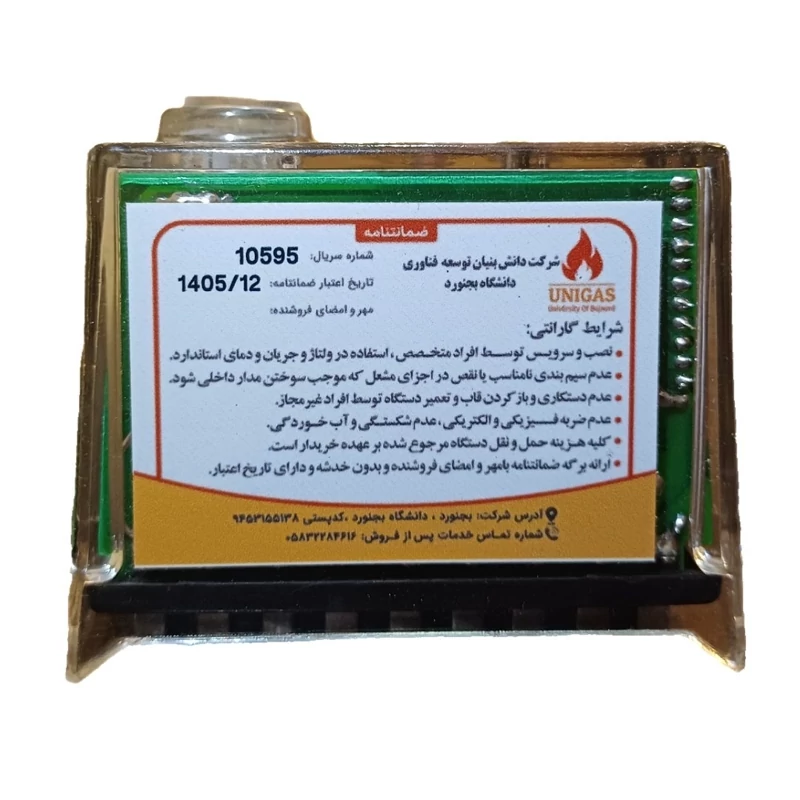

ضمانت ۲۴ ماه ساخت شرکت دانش‌بنیان ایرانی، با خدمات پس از فروش داخلی و تأمین قطعات یدکی.
کاربردها
نام این محصول از رایجترین کاربرد آن گرفته شده است، اما دامنه استفاده آن به شالیکوبی محدود نمی‌شود و در هر مجموعه‌ای که به کنترل ایمن راهاندازی مشعل گازی نیاز دارد، قابل بهره‌گیری است:
خشککن برنج و کورههای شالیکوبی خشککن غلات، ذرت و دانه‌های روغنی کورههای هوای گرم صنعتی گرمخانه و سیستم‌های گرمایش گلخانه خطوط خشککن صنایع غذایی سایر مشعلهای گازی صنعتی و نیمه‌صنعتی مشابه
مشخصات فنی
| عنوان | مشخصه |
|---|---|
| نام محصول | رله مشعل شالیکوبی یونیگاز (UNIGAS) |
| نوع | کنترلر دیجیتال احتراق مشعل گازی |
| پایه اتصال | استاندارد ۹ پین |
| خروجی شیر گاز | فرمان شیر برقی گاز؛ قابل استفاده در مشعلهای تکشیر و دوشیر |
| زمان هوادهی اولیه | ۸ ثانیه |
| ولتاژ تغذیه | ۲۲۰ ولت 50/60Hz- AC |
| عملکرد ایمنی | هوادهی اولیه ۸ ثانیه‌ای، سه بار تلاش مجدد خودکار (Retry)، قفل ایمن (Lockout) |
| نمایش وضعیت | نشانگر نوری (LED) وضعیت خطا + پایه آلارم خارجی برای اتصال آلارم جداگانه |
| کاربرد | خشککن برنج، کورههای شالیکوبی، خشککن غلات، کورههای هوای گرم و مشعلهای گازی صنعتی مشابه |
| ساخت | شرکت دانش‌بنیان ایرانی |
| ضمانت | ۲۴ ماه |
مشاوره فنی پیش از خرید برای تطبیق رله با مشعل و تابلو کنترل دستگاه خود، با کارشناسان یونیگاز در تماس باشید. درخواست مشاوره فنی
نقد و بررسی
نقد و بررسی رله مشعل شالیکوبی یونیگاز
این محصول در دسته کنترلرهای دیجیتال احتراق با پایه ۹ پین قرار می‌گیرد. نام آن از رایجترین کاربردش — خشککن برنج و کورههای شالیکوبی — گرفته شده، اما در سایر مشعلهای گازی صنعتی نیز کاربرد دارد. در این بررسی، محصول را از سه منظر ارزیابی می‌کنیم: منطق ایمنی، دامنه سازگاری، و نگهداری و عیب‌یابی.
دسته‌بندی: کنترلر احتراق برند: یونیگاز (UNIGAS) پایه: ۹ پین ضمانت: ۲۴ ماه
🔁منطق ایمنی و قابلیت شاخص تلاش مجدد
توالی کاری رله بر پایه منطق استاندارد کنترلرهای احتراق بنا شده است: هوادهی اولیه ۸ ثانیه‌ای، جرقه و فرمان شیر گاز، پایش شعله و در نهایت قفل ایمن در صورت خطا. سه بار تلاش مجدد خودکار (Retry) — شاخص‌ترین قابلیت این محصول — به‌گونه‌ای طراحی شده که در صورت عدم تشکیل شعله در بازه مشخص، یک بار دیگر فرایند راهاندازی را تکرار کند.
💡 اثر عملی این ویژگی در بهره‌برداری روشن است: خطاهای گذرا مانند نوسان لحظهای فشار گاز یا جرقه ناپایدار، به توقف کامل خط منجر نمی‌شود؛ و در صورت پایدار بودن عیب، مسیر گاز به‌طور قطعی بسته میشود و خطر تجمع گاز از میان می‌رود. این ترکیب، تعادل قابل قبولی میان «تداوم تولید» و «ایمنی» برقرار میکند.
⚙️دامنه سازگاری و کاربرد
رله برای مشعلهای گازی تکشیر و دوشیر قابل استفاده است؛ بنابراین برای واحدهایی که مشعل ساده و تکشیر دارند نیز محدودیتی ایجاد نمی‌کند و انتخاب حالت کارکرد در مرحله سیمکشی تابلو تعیین میشود.
از نظر کاربرد نیز، اگرچه محصول با نام «شالیکوبی» شناخته میشود، در خشککن غلات و دانه‌های روغنی، کورههای هوای گرم صنعتی، گرمخانهها و خطوط خشککن صنایع غذایی هم قابل بهره‌گیری است. شرط اصلی در همه این موارد یکی است: تطبیق مشخصات الکتریکی و نقشه پایهها با تابلو کنترل دستگاه.
💡اعلام وضعیت: نشانگر LED و پایه آلارم خارجی
وضعیت یون و خطا از طریق نشانگر نوری (LED) نمایش داده میشود. علاوه بر آن، پایه آلارم خارجی امکان اتصال آلارم جداگانه — آژیر یا چراغ هشدار در اتاق کنترل، سالن تولید یا محل استقرار اپراتور — را فراهم میکند؛ به این ترتیب حتی زمانی که اپراتور در مجاورت تابلو نیست، از وضعیت خطا مطلع میشود.
🟢 نشانگر نوری داخلی اعلام وضعیت میله یون و خطا بهصورت محلی و بدون نیاز به تجهیزات جانبی؛ عیب‌یابی سریع در محل تابلو.
🚨 پایه آلارم خارجی اتصال آژیر یا چراغ هشدار جداگانه برای اطلاع‌رسانی در فاصله دور از تابلو.
🛠️نگهداری و عیب‌یابی
نشانگر نوری وضعیت میله یون و خطا، تاحد زیادی تشخیص علت توقف را در محل و بدون تجهیزات اندازه‌گیری امکان‌پذیر میکند؛ پایه استاندارد ۹ پین نیز تعویض و سرویس را ساده کرده و نیازی به تغییر سیمکشی تابلو ایجاد نمی‌کند.
⚖️نقاط قوت و ملاحظات
✔️ نقاط قوت
- سه بار تلاش مجدد خودکار به‌عنوان شاخص‌ترین قابلیت؛ کاهش توقف‌های بی‌مورد خط تولید
- هوادهی اولیه ۸ ثانیه‌ای مطابق با نیاز مشعل های فضای باز
- سازگاری با مشعلهای تکشیر و دوشیر
- دامنه کاربرد گسترده‌تر از شالیکوبی: خشککن غلات، کوره هوای گرم، گرمخانه و صنایع غذایی
- نشانگر نوری (LED) وضعیت یون و خطا + پایه آلارم خارجی
- پایه استاندارد ۹ پین؛ نصب و تعویض آسان
- پلتفرم تمام‌دیجیتال با تکرارپذیری
- ساخت شرکت دانش‌بنیان ایرانی با ۲۴ ماه ضمانت
⚠️ ملاحظات

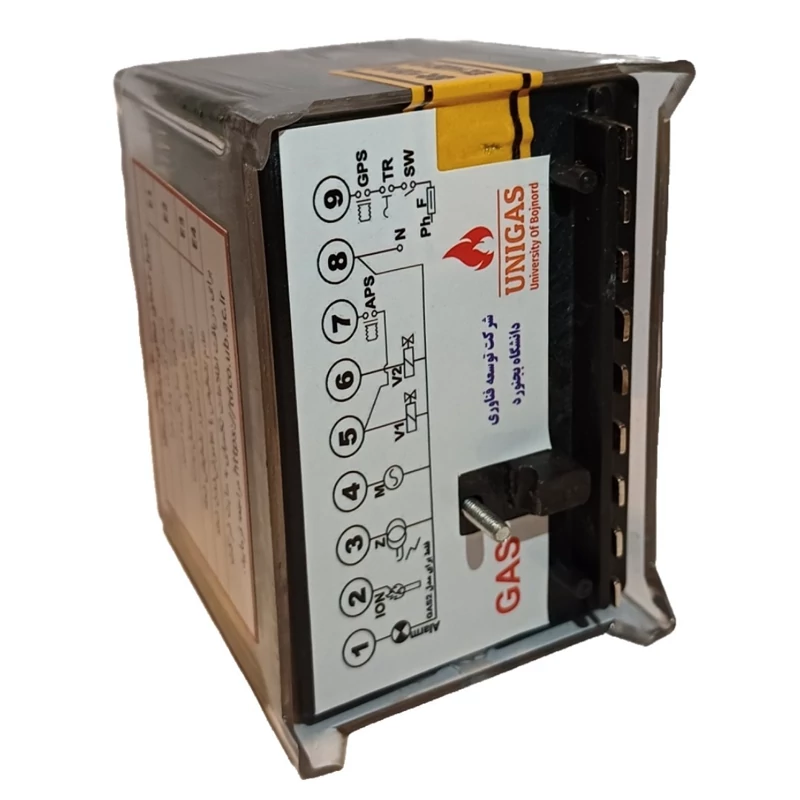

- نصب و راهاندازی نیازمند تکنسین مجاز و تطبیق دقیق نقشه پایهها با تابلو است
- پیکربندی پارامترها باید مطابق دیتاشیت رسمی و متناسب با نوع مشعل انجام شود
🏁 جمع‌بندی
رله مشعل شالیکوبی یونیگاز، با سه بار تلاش مجدد خودکار به‌عنوان قابلیت شاخص، هوادهی اولیه ۸ ثانیه‌ای، قفل ایمن، نشانگر نوری وضعیت و خطا و پایه آلارم خارجی، گزینه‌ای متناسب برای خشک‌کن‌های برنج، کورههای شالیکوبی و سایر مشعلهای گازی صنعتی است؛ به‌ویژه در واحدهایی که تداوم تولید در اوج فصل کاری اهمیت حیاتی دارد.
