رله مشعل G811 دوگانه سوز دیجیتال نمایشگردار آلارم دار مدل UV2

برند:UNIGAS
دوسال گارانتی تعویض با ارسال سریع و ضمانت بازگشت
زمان آماده‌سازی 2 روز کاری

3,700,000 8%

3,400,000
مشخصات

مورد استفاده

کنترل عملکرد مشعل های دو سوخته گازی و گازوئیلی تا سایز متوسط

تعداد شیربرقی قابل اتصال

2 عدد

مکانیزم پیش جرقه

دارد

ولتاژ و فرکانس کاری

۲۲۰ ولت متناوب – ۵۰ تا ۶۰ هرتز

فیوز ورودی فاز

10A fast or 6A slow

حداکثر جریان خروجی از هر پایه

4A (در مجموع 6A)

زمان اطمینان (جرقه)

7 ثانیه به اضافه 2ثانیه پیش جرقه

زمان برگشت به حالت اولیه و ریست

1 ثانیه

قابلیت تکرار مراحل راه اندازی در صورت بروز خطای عدم تشخیص شعله:

یک مرتبه

زمان پاکسازی (تخلیه)

30 ثانیه

محدوده دمای کارکرد

℃60-0

تلرانس ولتاژ

10%±

حالت نصب

اختیاری

خروجی آلارم

دارد

توضیحات

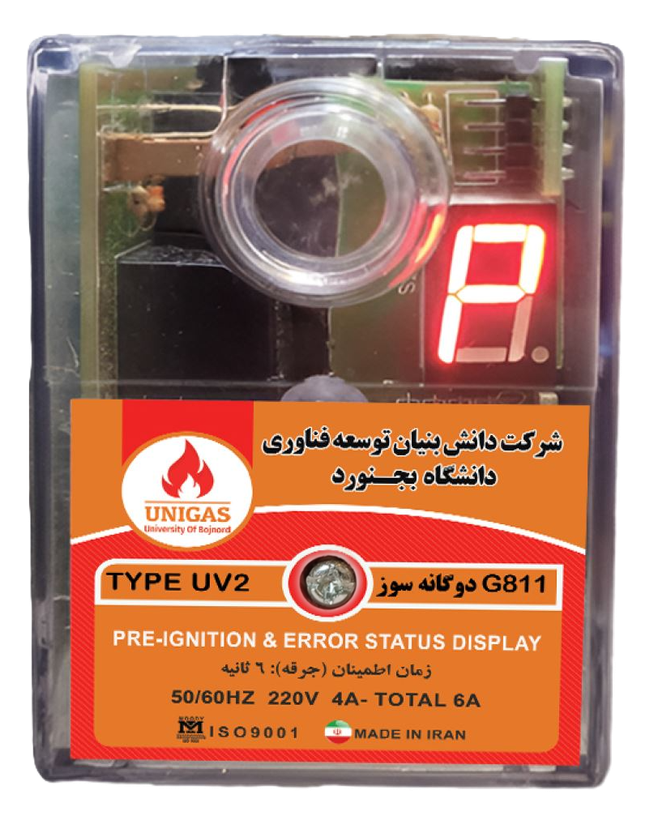

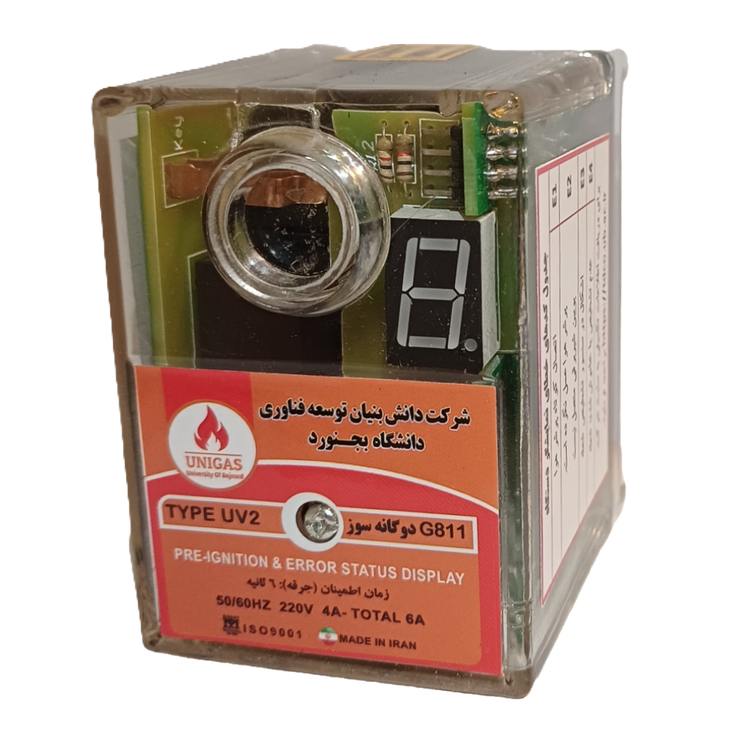

رله کنترل مشعل دوگانه‌سوز G811 مدل UV2

رله کنترل مشعل G811-UV2 برند یونی‌گاز (UNIGAS)، کنترلری دیجیتال و هوشمند برای مشعل‌های دوگانه‌سوز (گازی و گازوئیلی) تا سایز متوسط است. این دستگاه با بهره‌گیری از سنسور UV، شعله را با دقت بالا شناسایی می‌کند و با مکانیزم پیش‌جرقه و قابلیت تلاش مجدد خودکار، راه‌اندازی مطمئن و پایدار احتراق را تضمین می‌نماید.

ویژگی‌های کلیدی

  • تشخیص شعله با سنسور UV و دقت بالا
  • پشتیبانی از دو شیر برقی با کنترل عملکرد پس از پایداری شعله
  • مکانیزم پیش‌جرقه (Pre-Ignition) با رله مستقل داخلی
  • قابلیت تلاش مجدد در صورت عدم تشخیص شعله (یک مرتبه)
  • خروجی آلارم با رله مستقل داخلی برای هشدارهای ایمنی
  • نمایشگر دیجیتال تک‌رقمی و LED مجزا برای نمایش وضعیت شعله و کد خطا
  • سیستم کنترل پرشر و دبی هوای فن برای احتراق ایمن
  • بدنه‌ی پلی‌کربنات نسوز و نشکن مقاوم در برابر ضربه و حرارت

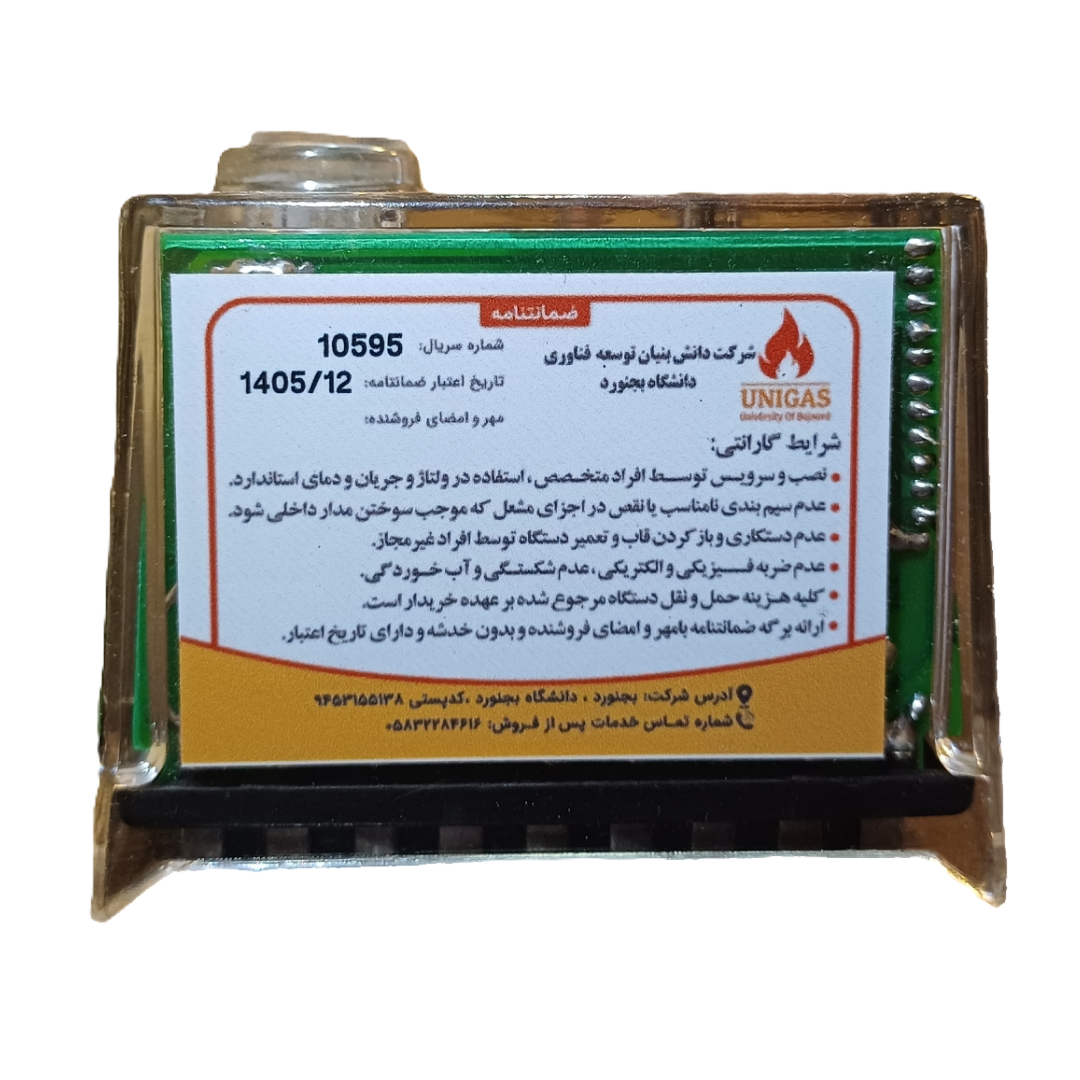

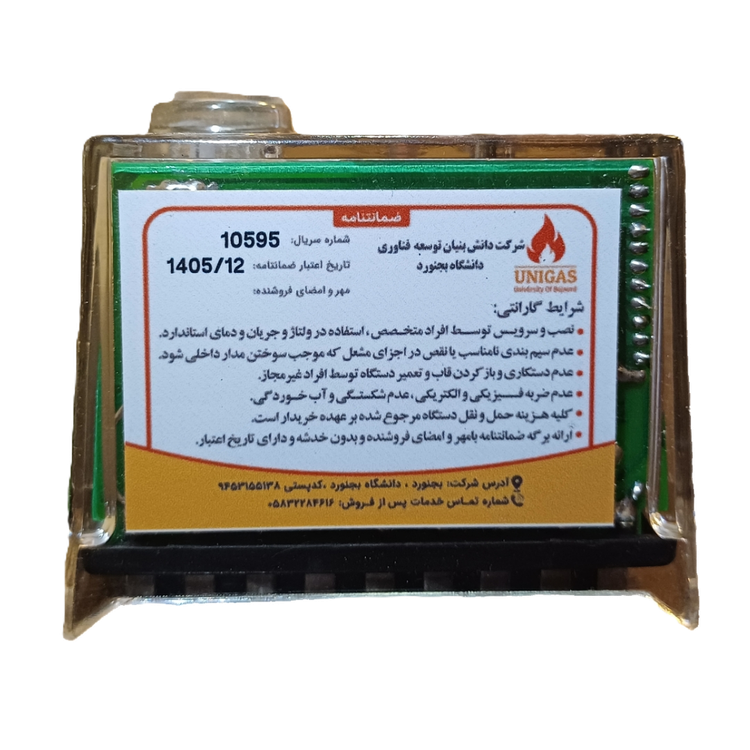

  • گارانتی ۲۴ ماهه شرکتی

راهنمای کدهای خطا (E1 تا E4)

کد عنوان خطا علت احتمالی اقدام
E1 اتصال کوتاه پرشر هوا اتصال کوتاه در مسیر پرشرسوئیچ هوا (پایه ۵ و ۷) نصب و بررسی صحیح پرشرسوئیچ روی مشعل
E2 پرشر هوا عمل نکرده / بوبین شیربرقی متصل نیست خرابی پرشر هوا، سوختن فن و عدم تأمین هوای کافی؛ یا قطع/سوختن بوبین شیربرقی بررسی سلامت فن و پرشرسوئیچ هوا و کنترل اتصال و سلامت بوبین شیربرقی
E3 اشکال در سنسور تشخیص شعله خرابی سنسور UVZ یا قطع‌شدگی سیم ارتباطی سنسور UV با رله کنترلر بررسی سلامت سنسور و کنترل سیم‌کشی ارتباطی
E4 عدم تشخیص یا خاموش‌شدن شعله نادرست بودن موقعیت UVZ، قطع گاز، یا نزدن جرقه و عدم تشکیل شعله بررسی موقعیت UVZ، کنترل فشار و شیر گاز و عملکرد الکترود جرقه
نقد و بررسی

نقد و بررسی رله مشعل دوگانه‌سوز G811-UV2

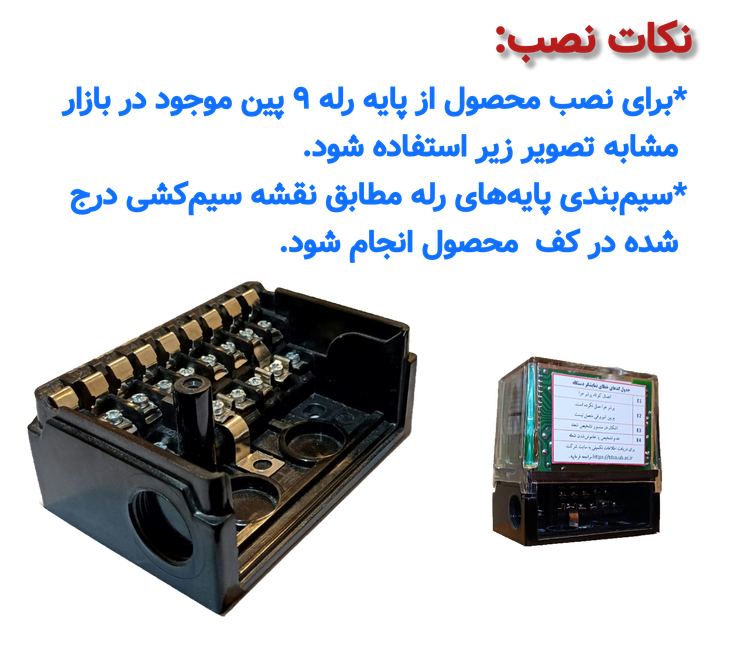

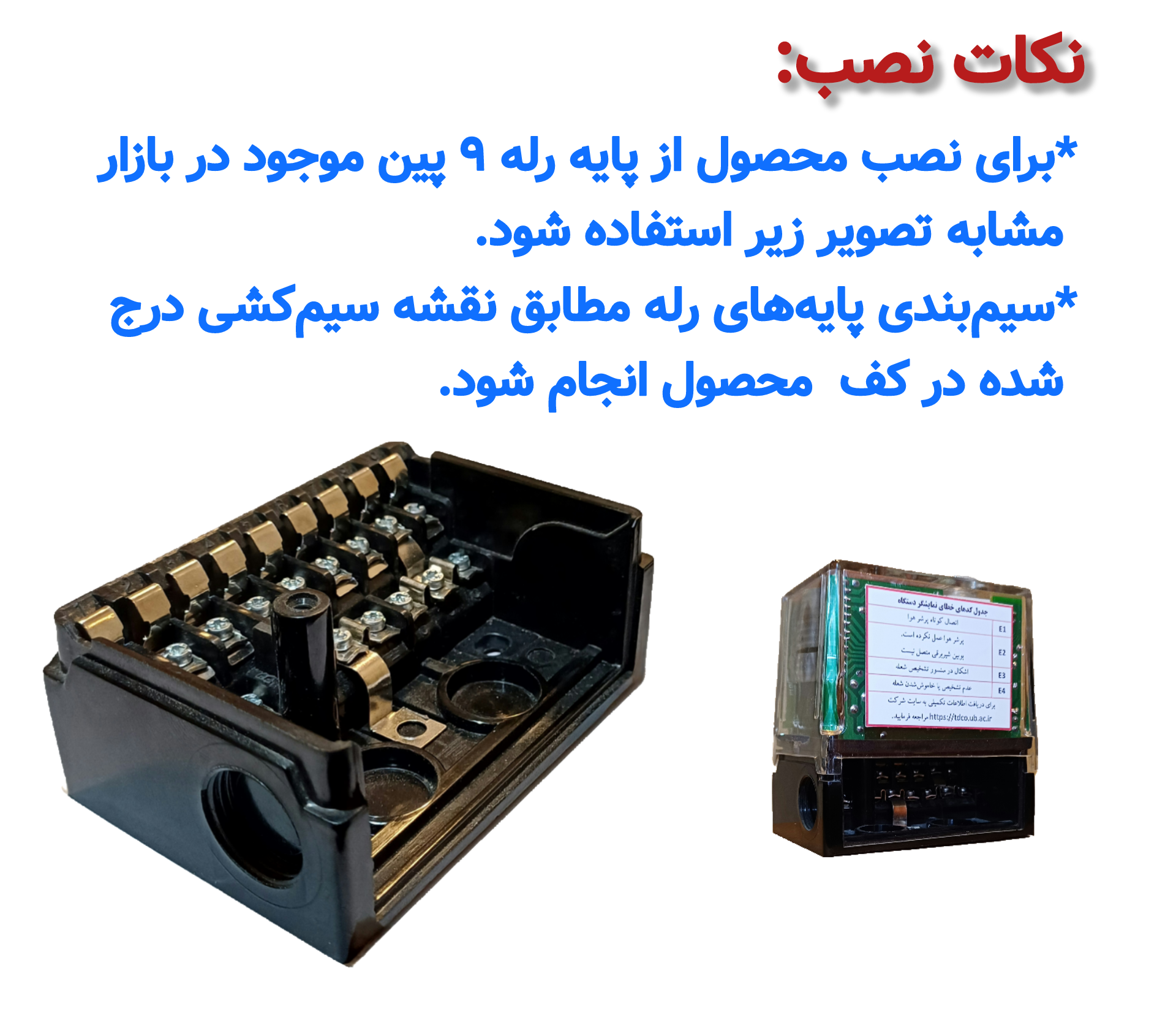

رله کنترلر مشعل دوگانه‌سوز G811-UV2 محصول دانش‌بنیان شرکت توسعه فناوری دانشگاه بجنورد با برند یونی‌گاز است. این کنترلر با بهره‌گیری از سنسور UVZ (نوع UVZ780 یا QRA2)، کنترل ایمن و بهینه‌ی احتراق را در مشعل‌های دوگانه‌سوز فن‌دار تضمین می‌کند و روی پایه‌ی استاندارد ۹‌پین به‌سادگی نصب می‌شود.

نمایشگر سون‌سگمنت تک‌رقمی به‌همراه LED مجزا، وضعیت شعله و کدهای خطا را به‌صورت دیجیتال نمایش می‌دهد و عیب‌یابی را برای سرویس‌کار سریع می‌کند. مزیت کلیدی این مدل، قابلیت تلاش مجدد در صورت خطای شعله (Flame Failure Retry) است که از توقف‌های غیرضروری در نوسانات گذرا جلوگیری می‌نماید.

امکانات شاخص

  • سیستم اطمینان از دبی مناسب هوای دمنده‌ی فن برای عملکرد صحیح مشعل
  • کنترل صحت عملکرد پرشر هوا برای پیشگیری از خطرات اختلال در تأمین هوا
  • خروجی دوم شیر برقی همراه با کنترل عملکرد آن پس از پایداری شعله
  • خروجی آلارم با رله مستقل داخلی برای هشدارهای ایمنی
  • مکانیزم پیش‌جرقه (Pre-Ignition) با رله مستقل داخلی برای شروع مطمئن احتراق

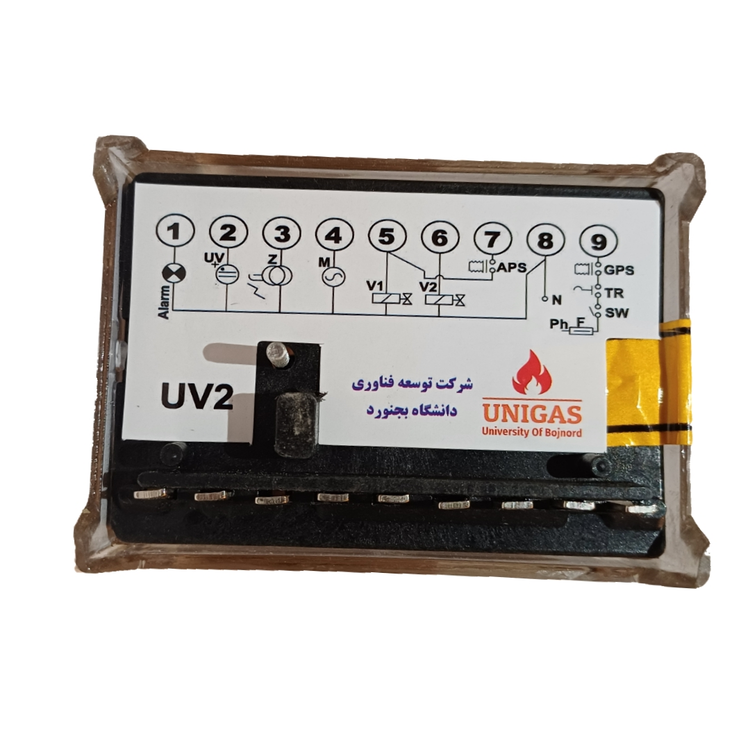

توجه: در صورت اتصال کوتاه پرشر هوا (پایه‌های ۵ و ۷)، نمایشگر رله خطای E1 را نشان می‌دهد؛ برای رفع آن باید پرشرسوئیچ روی مشعل نصب باشد.

جمع‌بندی: گزینه‌ای مطمئن برای مشعل‌های دوگانه‌سوز فن‌دار، با تمرکز بر ایمنی احتراق، تشخیص دقیق شعله با سنسور UV، عیب‌یابی آسان و دوام بالا. عرضه با گارانتی ۲۴ ماهه شرکتی.

صرفه‌جوی در هزینه: از آنجا که سنسور UV قطعه‌ای گران‌قیمت است، کاربرانی که به دنبال راهکاری اقتصادی‌تر هستند می‌توانند از رله دوگانه‌سوز G811 مدل FI2 یونی‌گاز استفاده کنند. این مدل به‌جای سنسور UV، شعله را با فتوسل و میله یون تشخیص می‌دهد و با حفظ همان قابلیت‌های ایمنی و عملکردی، هزینه‌ی تمام‌شده را به‌طور محسوس کاهش می‌دهد.
