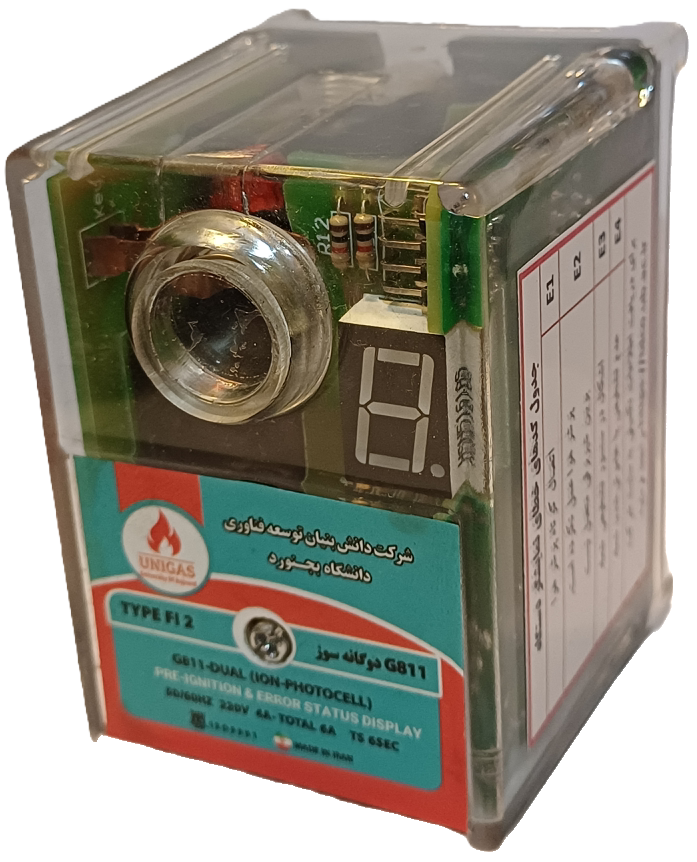

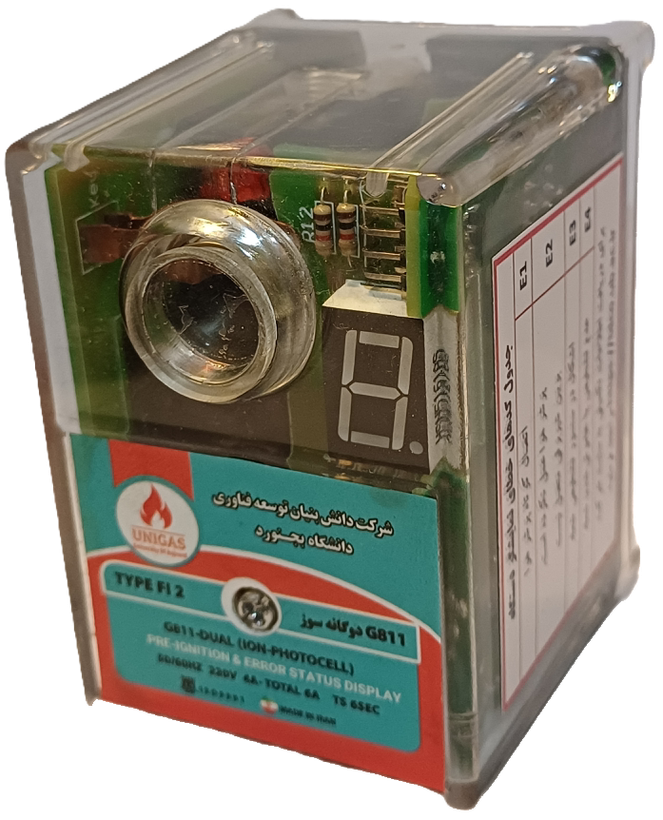

رله مشعل G811 دوگانه سوز فتوسل یون نمایشگردار مدل FI 2

برند:UNIGAS
دوسال گارانتی تعویض با ارسال سریع و ضمانت بازگشت
زمان آماده‌سازی 2 روز کاری

3,300,000 10%

2,950,000
مشخصات

مورد استفاده

کنترل عملکرد مشعل های دو سوخته گازی و گازوئیلی تا سایز متوسط

مکانیزم پیش جرقه

دارد

تعداد شیربرقی قابل اتصال

2 عدد

خروجی آلارم

دارد

ولتاژ و فرکانس کاری

۲۲۰ ولت متناوب – ۵۰ تا ۶۰ هرتز

تلرانس ولتاژ

10%±

فیوز ورودی فاز

10A fast or 6A slow

حداکثر جریان خروجی از هر پایه

4A (در مجموع 6A)

زمان پاکسازی (تخلیه)

30 ثانیه

زمان اطمینان (جرقه)

7 ثانیه به اضافه 2ثانیه پیش جرقه

زمان برگشت به حالت اولیه و ریست

1 ثانیه

قابلیت تکرار مراحل راه اندازی در صورت بروز خطای عدم تشخیص شعله:

یک مرتبه

محدوده دمای کارکرد

℃60-0

حالت نصب

اختیاری

توضیحات

رله کنترل مشعل G811 مدل FI2 چیست؟

رله مشعل G811 مدل FI2 محصول دانش‌بنیان شرکت یونی‌گاز، یک کنترلر هوشمند برای مشعل‌های دوگانه‌سوز گاز و گازوئیل است که با شناسایی خودکار حالت کار مشعل، شعله را در حالت گاز با میله یون و در حالت گازوئیل با فتوسل پایش می‌کند. این ترکیب، جایگزینی مطمئن، دقیق و اقتصادی برای سنسور UV در تأسیسات گرمایشی و صنعتی ایران به شمار می‌رود.

چرا G811 FI2 جایگزین مناسبی برای سنسور UV است؟

سنسور UV یکی از اجزای پرهزینه و حساس در مشعل‌های دوگانه‌سوز است. رله G811 مدل FI2 با بهره‌گیری از مزایای دو فناوری مکمل، همان سطح اطمینان را با هزینه کمتر ارائه می‌دهد:

  • میله یون برای شعله گاز: دقت بالا، عدم حساسیت به نور محیط
  • فتوسل برای شعله گازوئیل: تشخیص مطمئن، بدون نیاز به UV گران‌قیمت

ویژگی‌ها و امکانات کلیدی

  • تشخیص ترکیبی یون و فتوسل: شناسایی هوشمند حالت سوخت و انتخاب خودکار سنسور مناسب

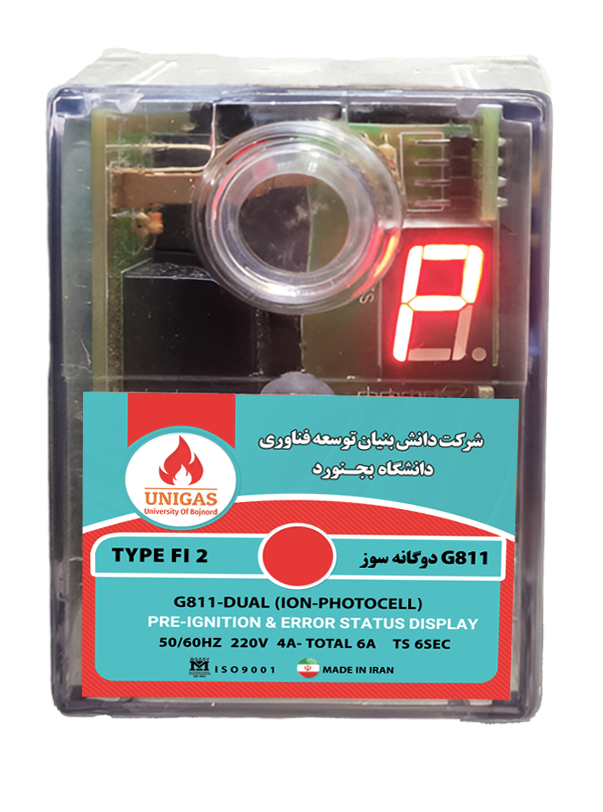

  • نمایشگر دیجیتال: سون‌سگمنت تک‌رقمی و LED مجزا برای نمایش مراحل راه‌اندازی و کدهای خطا
  • سیستم کنترل پرشر هوا: پیشگیری از راه‌اندازی مشعل در صورت کمبود هوای احتراق
  • دو خروجی شیربرقی: با نظارت بر عملکرد شیر دوم پس از پایداری شعله
  • پیش‌جرقه مستقل: رله داخلی اختصاصی با زمان ۲ ثانیه برای شروع مطمئن احتراق
  • Flame Failure Retry: راه‌اندازی مجدد خودکار در صورت خطای شعله برای کاهش توقف‌های ناخواسته
  • خروجی آلارم: ارسال هشدار ایمنی به تابلو برق یا سیستم‌های کنترلی

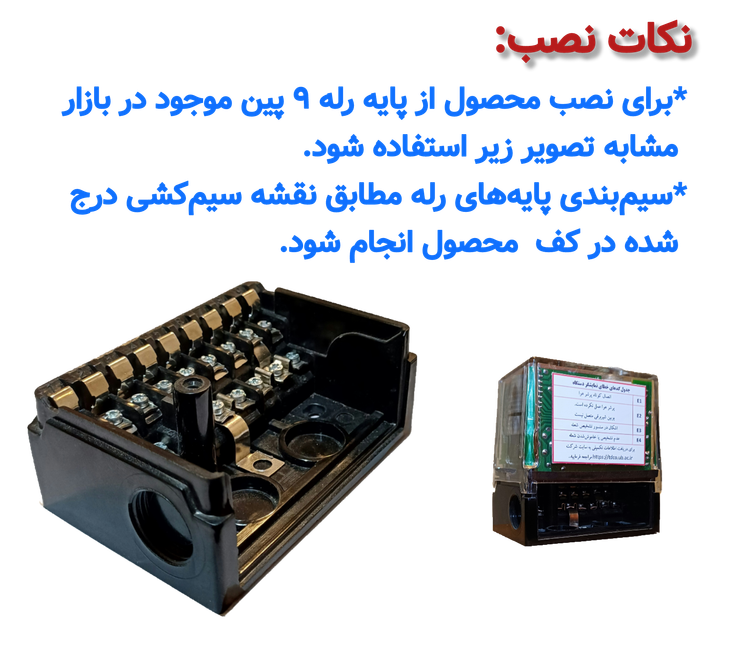

  • بدنه پلی‌کربنات نسوز: مقاوم در برابر حرارت و ضربه، نصب آسان روی پایه ۹ پین استاندارد

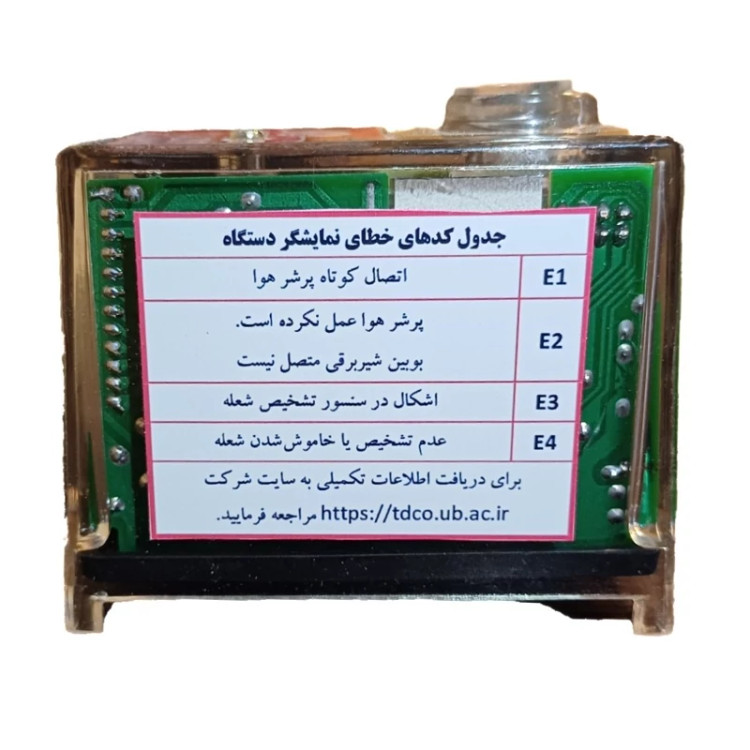

راهنمای خطاها

کد خطا علت اقدام
خطای ۱ اتصال کوتاه پرشرسوئیچ هوا (پایه ۵ و ۷) نصب پرشرسوئیچ روی مشعل
خطای شعله عدم تشخیص شعله در زمان اطمینان (۷ ثانیه) بررسی سنسور یون/فتوسل و تنظیم دبی هوا

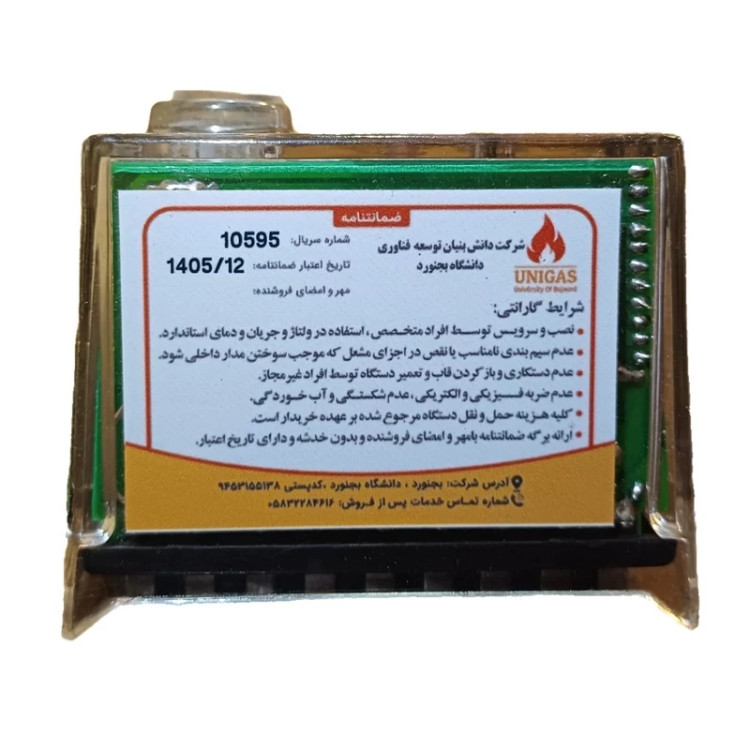

این رله با گارانتی ۲۴ ماهه از تاریخ تولید و خدمات پس از فروش شامل تعمیر و تأمین قطعات یدکی عرضه می‌شود.

جدول مشخصات فنی

مشخصه مقدار
مورد استفاده مشعل‌های دوگانه‌سوز گاز و گازوئیل تا سایز متوسط
ولتاژ و فرکانس کاری ۲۲۰ ولت متناوب – ۵۰ تا ۶۰ هرتز
تلرانس ولتاژ ±۱۰٪
فیوز ورودی فاز 10A fast / 6A slow
حداکثر جریان خروجی هر پایه 4A (مجموع ۶A)
تعداد شیربرقی قابل اتصال ۲ عدد
خروجی آلارم دارد
مکانیزم پیش‌جرقه دارد (رله مستقل داخلی)
زمان پیش‌جرقه ۲ ثانیه
زمان اطمینان (Safety Time) ۷ ثانیه
زمان پاکسازی / پیش‌پرژ ۳۰ ثانیه
زمان ریست به حالت اولیه ۱ ثانیه
قابلیت Flame Failure Retry دارد
نوع تشخیص شعله میله یون (گاز) + فتوسل (گازوئیل)
نمایشگر سون‌سگمنت تک‌رقمی + LED وضعیت و خطا
پایه نصب سوکت استاندارد ۹ پین
جنس بدنه پلی‌کربنات نسوز و ضدضربه
محدوده دمای کارکرد ۰ تا ۶۰°C
گارانتی ۲۴ ماه از تاریخ تولید
نقد و بررسی

بررسی تخصصی رله کنترل مشعل G811 مدل FI2

رله کنترل مشعل G811 مدل FI2 یونی‌گاز، پاسخ عملی به یک نیاز رایج در بازار تأسیسات ایران است: جایگزینی سنسور UV در مشعل‌های دوگانه‌سوز با راهکاری ارزان‌تر، قابل‌دسترس‌تر و به همان اندازه مطمئن.

هوشمندی اصلی این رله در الگوریتم تشخیص ترکیبی آن است: به‌محض اینکه مشعل در حالت گاز فعال شود، میله یون وارد مدار می‌شود؛ در حالت گازوئیل، فتوسل این وظیفه را بر عهده می‌گیرد. این تغییر خودکار بدون هیچ دخالتی از سوی نصاب انجام می‌شود.

از دید نصاب و سرویس‌کار

وجود نمایشگر سون‌سگمنت و LED‌های وضعیت، کار عیب‌یابی را به‌ویژه در محیط‌های صنعتی پرمشغله به‌شکل قابل‌توجهی ساده می‌کند. کدهای خطا به‌جای تفسیرهای مبهم، مستقیم به ریشه مشکل اشاره می‌کنند.

مشخصات برقی و سازگاری

تغذیه استاندارد ۲۲۰ ولت با تلرانس ±۱۰٪ و زمان اطمینان ۷ ثانیه، این رله را با اکثر مشعل‌های دوگانه‌سوز تاسیساتی و صنعتی تا سایز متوسط سازگار می‌کند. فیوز دوگانه (10A fast / 6A slow) انعطاف لازم برای انواع شرایط راه‌اندازی را فراهم می‌آورد.

مزیت رقابتی: گارانتی و پشتیبانی

گارانتی ۲۴ ماهه همراه با تعمیر و تأمین قطعات یدکی توسط شرکت یونی‌گاز، یک مزیت رقابتی جدی نسبت به نمونه‌های وارداتی مشابه است که معمولاً پشتیبانی پس از فروش محدودی در بازار ایران دارند.

جمع‌بندی

رله G811 مدل FI2 راهکاری عملی، اقتصادی و قابل‌اعتماد برای جایگزینی سنسور UV در مشعل‌های دوگانه‌سوز است. ترکیب هوشمند میله یون و فتوسل، نمایشگر دیجیتال، و پشتیبانی کامل پس از فروش، آن را به انتخابی مناسب برای نصابان و مهندسان تأسیسات تبدیل کرده است.
